SMS Scharnhorst 1:350 samogradnja
Idi na stranicu 1, 2  Naprijed

Započni novu temu   Odgovori na temu    Otvoreni maketarski forum Forum Indeks -> Brodovi i plovila
Vidi prethodnu temu :: Vidi sljedeću temu
Autor Poruka
crofalcon

Član od: 24 Ruj 2009
Poruke: 35
Mjesto: Vinkovci
PorukaUpisano: Ned Ruj 28, 2014 5:33 pm    Naslov poruke: SMS Scharnhorst 1:350 samogradnja Citiraj ovaj komentar

Lijepi pozdrav svima!
Iako nemam obicaj stavljati svoje radove na forum, na molbu nekoliko ljudi na CK stavljam WIP svog trenutnog rada. Radi se o oklopnom krstasu SMS Scharnhorst koji je u Prvom svjetskom ratu bio zastavni brod Njemacke dalekoistocne eskadre. Na taj subjekt sam se odlucio iz razloga jer sam dugo vremena prikupljao i proucavao materijale vezena za tu ekadru, a kako je ove godine 100 godina od pecetka Prvog svjetskog rata a i samih pomorskih bitaka kod Coronela i Faklanda, odlucio sam to obiljeziti izradom SMS Scharnhosta u samogradnji.
Maketu sam poceo raditi jos u prvom mjesecu, zapravom cijeli prvi mjesec sam potrosio na pripremu crteza. Iako sam imao skenove originalnih crteza od SMS Scharnhosta (pa i sestrinskog SMS Gneisenau) te sve komercijalne crteze namijenjene za modelare/maketare samograditelje, ipak sam presjeke trupa nacrtao u 3D programu (konkretno Solidworks) radi provjere poklapanja svih tocaka.
S obzirom da Scharnhorst ima dosta kompliciran oblik trupa, morao sam osim poprecnih rebara napraviti i vodoravne presjeke od triju paluba. Kad sam napravio cijeli „kostur“ sav prostor izmedu rebara sam popunio balzom (da ne potrosim puno kita i ne otezam previse trup). Kako sam planirao poklopce od pramcaih i krmenih 88mm topova ostaviti otvorene, napravio sam unutarnji dio pramca i krme gdje su bili smjesteni topovi. Nakon toga sam sve presvukao armatur kitom za auto i nakon toga sve presvukao sa stirenom. No da ne duljim previse sa tekstom, stavljam par fotki da se vidi kako to izgleda. Nastojat cu staviti jos slika od nadgradnje tijekom sljedecih dana.






























[/url]
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
Minolovac 161

Član od: 16 Stu 2009
Poruke: 1119
Mjesto: Bestovje /Sv, Nedelja/
PorukaUpisano: Ned Ruj 28, 2014 6:26 pm    Naslov poruke: Citiraj ovaj komentar

E, ovo ću pratiti s posebnim guštom. Divota. Sunce sjajno
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
Slider

Član od: 09 Velj 2012
Poruke: 3909
PorukaUpisano: Ned Ruj 28, 2014 6:36 pm    Naslov poruke: Citiraj ovaj komentar

ne znas kolko mi je drago da ponovo jases... Very Happy
samo daj slike....pratim Cool
_________________
Izrada maketa po narudzbi
www.m2models.hr
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku Pošalji e-mail Posjeti web-site
Boris G.

Član od: 03 Ruj 2007
Poruke: 3911
Mjesto: SPLIT
PorukaUpisano: Ned Ruj 28, 2014 9:11 pm    Naslov poruke: Citiraj ovaj komentar

Shocked Ralje Bjezidalje
_________________


MAK "Reoplan"
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
frka

Član od: 16 Lis 2005
Poruke: 1258
PorukaUpisano: Pon Ruj 29, 2014 7:50 am    Naslov poruke: Citiraj ovaj komentar

Izgleda izvrsno! Uvijek sa se divio samogradnjama, Slideru, tebi i sličnima. Samo naprijed! Mislim da ću i ja nakon samogradnje Sarićevog aviona pokušati izraditi i jedan brod.
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
Grunf
Administrator
Član od: 24 Lis 2005
Poruke: 7769
Mjesto: Zagreb
PorukaUpisano: Pon Ruj 29, 2014 10:26 am    Naslov poruke: Citiraj ovaj komentar

Prekrasno. Very Happy pratim s interesom.
_________________


Group build - Metal finish battle
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
crofalcon

Član od: 24 Ruj 2009
Poruke: 35
Mjesto: Vinkovci
PorukaUpisano: Pon Lis 06, 2014 8:28 pm    Naslov poruke: Citiraj ovaj komentar

Hvala svima na gledanju i komentarima.
Stavljam nekoliko novih fotki daljnjeg rada, slikao sam ispod umjetnog svjetla pa su slike lose. Sve sto radim od nadgradnje ne lijepim odmah na brod, nego stavljam kojekakve pinove i slicne markere da mogu sve lakse pozicionirati nakon bojanja.

















[/url]
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
Minolovac 161

Član od: 16 Stu 2009
Poruke: 1119
Mjesto: Bestovje /Sv, Nedelja/
PorukaUpisano: Čet Lis 09, 2014 6:41 pm    Naslov poruke: Citiraj ovaj komentar

Kolke ti prste imaš?
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
crofalcon

Član od: 24 Ruj 2009
Poruke: 35
Mjesto: Vinkovci
PorukaUpisano: Sri Lis 22, 2014 9:37 pm    Naslov poruke: Citiraj ovaj komentar

Minolovac 161 Napisao/la:
Kolke ti prste imaš?


Prste ogromne ali male pincete Cool
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
crofalcon

Član od: 24 Ruj 2009
Poruke: 35
Mjesto: Vinkovci
PorukaUpisano: Sri Lis 22, 2014 9:41 pm    Naslov poruke: Citiraj ovaj komentar

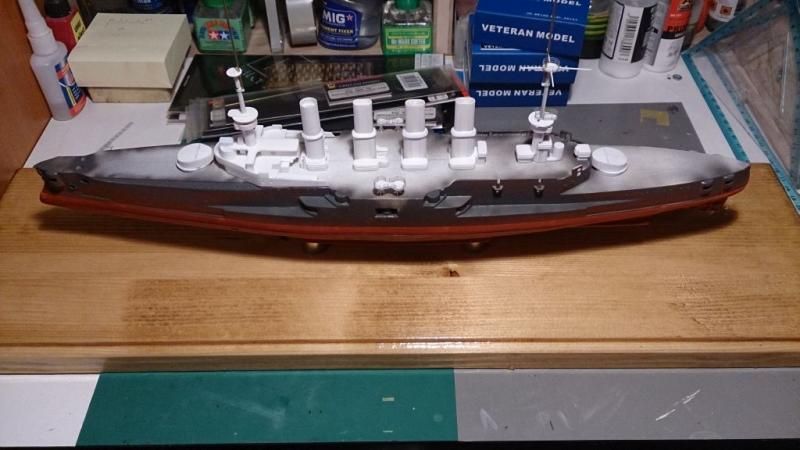

Stavljao sam fotke na drugi forum a ovdje zaboravio, sorry. Evo ih sad:

























Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
mariok

Član od: 17 Lis 2007
Poruke: 2961
Mjesto: Slavonski Brod
PorukaUpisano: Sri Lis 22, 2014 10:14 pm    Naslov poruke: Citiraj ovaj komentar

Uf hebote ovo nisam ni vidio! Samo naprijed!!!
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
crofalcon

Član od: 24 Ruj 2009
Poruke: 35
Mjesto: Vinkovci
PorukaUpisano: Sub Pro 06, 2014 1:58 pm    Naslov poruke: Citiraj ovaj komentar

Pozdrav svima!

Sad sam shvatio da nisam vec dugo nista stavio od napretka, no da ne mislite da sam stao s radovima jer su se radovi i ubrzali. Obojao trup do kraja, izrezao i nalijepio drvenu palubu (od Artwoxa), napravio i montirao cijevi za kazematne topove (210 i 150 mm), dovrsio kupole od 210mm. A ono sto mi je najvise oduzelo vremena, napravio mastere za svu sitnariju koja ide po brodu, ukljucujuci i topove 88mm te ih odlio u resinu. Imam jos nekoliko tura lijevanja a onda u obradu i bojanje. Poceo sam sinoc pripremati 88-ice i montirat im cijevi (zadnje dvije slike).


























Vise slika uskoro.
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
crofalcon

Član od: 24 Ruj 2009
Poruke: 35
Mjesto: Vinkovci
PorukaUpisano: Pon Sij 05, 2015 5:32 pm    Naslov poruke: Citiraj ovaj komentar

Lijepi pozdrav svima.
Kao prvo, svima sve najbolje u Novoj godini!

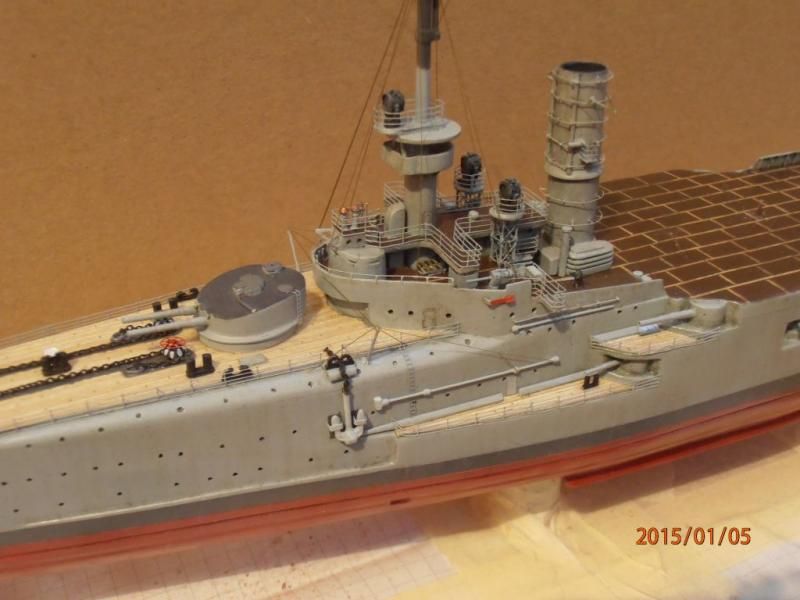

Napravio sam gotovo sve dijelove i sklopove za Scharnhosta pa sam krenuo s finom montažom. Krenuo sam montirati od pramca prema sredini i isto tako od krme prema sredini. Koliko sam do sada namontirao može se vidjeti na slikama.

















Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
Slider

Član od: 09 Velj 2012
Poruke: 3909
PorukaUpisano: Pon Sij 05, 2015 6:41 pm    Naslov poruke: Citiraj ovaj komentar

Shocked Shocked Shocked Shocked Shocked
_________________
Izrada maketa po narudzbi
www.m2models.hr
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku Pošalji e-mail Posjeti web-site
crofalcon

Član od: 24 Ruj 2009
Poruke: 35
Mjesto: Vinkovci
PorukaUpisano: Sub Sij 10, 2015 1:27 pm    Naslov poruke: Citiraj ovaj komentar

Lijep pozdrav!

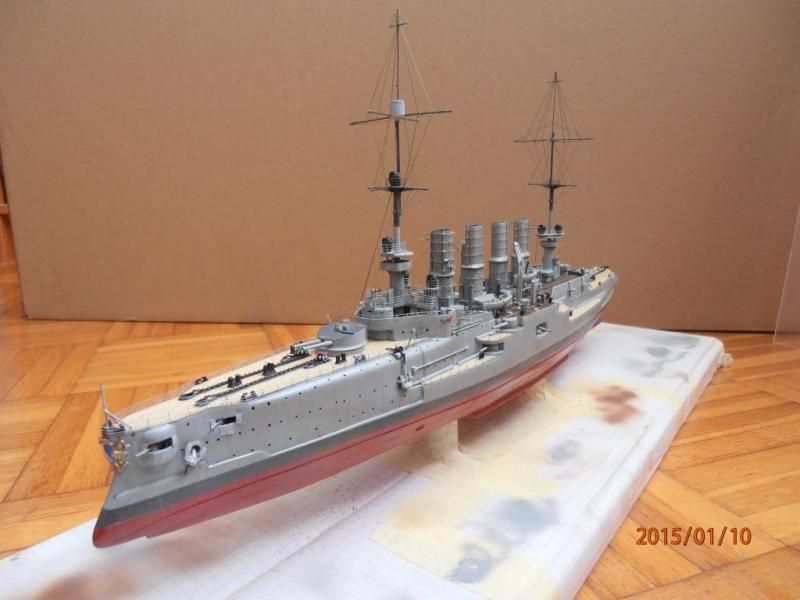

Dodao sam još detalja na središnji dio, što se može vidjeti na sljedecim slikama.















Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
