PorukaUpisano: Sri Velj 06, 2013 12:22 am    Naslov poruke: mini cirkular Citiraj ovaj komentar

Pokušat ću vam opisati kako sam napravio precizan cekular. Poslje mnogo pregledanih foruma svjetski,ruskih i ostali , odlućio sam uložiti u kvalitetan alat ručne izrade. Mada mislim da je Proxxon super alat , ja sam se odlučio za " ručni rad ". U konačnici možda neću proći mnogo bolje , nego da sam kupio gotov alat , ali ja volim izazove.

Monofazni el. motor snage 120 wati i 2800 obrtaja dobio sam na poklon od prijatelja Mirze.

Motor je Iskrin i nadam se da će me služiti. Ranije sam mislio da je veći motor, (više Wati ) bolji, ali me je Mirza , koji je strojarski inženjer, razuvjerio. Manji motori stvaraju manje vibracije i sa dobrim prenosom preko remenice na kvalitetnu osovinu sa solidnom pilom mora biti i rezultata.

Za pilu sam uzeo Proxxon 85x10x80 zuba, te sam nabavio i par glodala raznih veličina.


zvjezdan: poruka promijenjena dana: Uto Ožu 05, 2013 8:20 pm; prepravljeno ukupno 3 puta
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku MSN Messenger
zvjezdan

Član od: 07 Velj 2010
Poruke: 95
Mjesto: Vitez BiH
PorukaUpisano: Čet Velj 07, 2013 12:56 am    Naslov poruke: Citiraj ovaj komentar

Problem mi je predstavljala radna ploča. Odlučio sam da upotrijebim aluminij ,koji je bilo teško naći. Ali je moj uporni prijatelj Zlatko našao ploču aluminijumsku od 10 mm. Nakon dugotrajne pretrage na internetu i stotina telefonskih poziva upornost se isplatila . Inače upornost je jedna od velikih vrlina moga velikog prijatelja Zlatka. Ovaj projekat je naš zajednički.

I za remen smo se podosta namučili , tek smo ga našli u Sarajevu, a ploču u Tešnju.. Nije lako obraditi površinu 370 x 330 x 8 mm.koje su dimenzije ploče. U konačnici zadovoljan sam obradom.

Također je gotov utor za pilu i tri ploćice koje ću obraditi prema dimenzijama pile.


zvjezdan: poruka promijenjena dana: Uto Ožu 05, 2013 8:23 pm; prepravljeno ukupno 2 puta
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku MSN Messenger
zvjezdan

Član od: 07 Velj 2010
Poruke: 95
Mjesto: Vitez BiH
PorukaUpisano: Pet Velj 15, 2013 12:57 am    Naslov poruke: Citiraj ovaj komentar

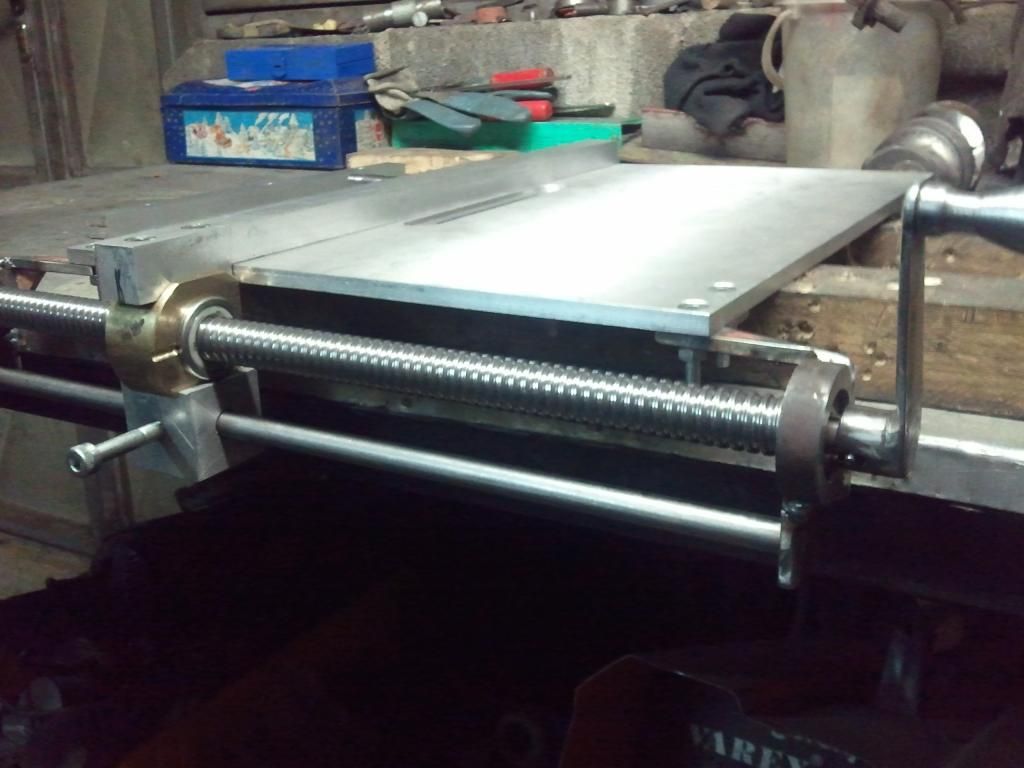

Majstor Ivo polagano radi a, ja nadgledam posao.

Zadovoljan sam poslom ,samo sam nestrpljiv da se završi.

Polagano , ali sigurno.


zvjezdan: poruka promijenjena dana: Ned Ožu 03, 2013 2:11 pm; prepravljeno ukupno 1 puta
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku MSN Messenger
miro23

Član od: 18 Svi 2012
Poruke: 78
PorukaUpisano: Pet Velj 15, 2013 9:35 am    Naslov poruke: Citiraj ovaj komentar

Ovo ce biti prava stvar. Odlicno rjesena ideja za vodilicu.
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
Lale

Član od: 03 Ruj 2008
Poruke: 436
Mjesto: Split
PorukaUpisano: Pet Velj 15, 2013 12:19 pm    Naslov poruke: Citiraj ovaj komentar

Ovo je sa ruskog site-a. I ja radim isti.
_________________
www.aquosus.net , u škveru Bounty i Cutty Sark, na čekanju Wasa i Royal William
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku Pošalji e-mail Posjeti web-site
Taurus

Član od: 15 Stu 2009
Poruke: 583
Mjesto: Kutina
PorukaUpisano: Pet Velj 15, 2013 12:52 pm    Naslov poruke: Citiraj ovaj komentar

Lijepo a da stavite link za nacrt cirkulara.
_________________
SAMO SU MRTVI VIDJELI KRAJ RATA!
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku Pošalji e-mail Posjeti web-site
zvjezdan

Član od: 07 Velj 2010
Poruke: 95
Mjesto: Vitez BiH
PorukaUpisano: Sub Velj 16, 2013 12:49 am    Naslov poruke: Citiraj ovaj komentar

Nacrta nemam , nego po slikama i pamćenju . Sa mnogih foruma sam pregledao dosta fotografija i po svojoj volji radim. Malo toga ja radim već po mojoj ideji radi majstor Ivo K. Mnogo je tokarenja i glodanja , a ja imam samo modelarski alat. Uzor mi je Proxxon 27070 od 80 mm pile.
Dimenzije ploće su 370 x 330 mm. A ostale opise dam kako posao bude napredovao. A možda napravim i nekakvu skicu ili nacrt. Ja mislim da je najbolje kako se tko snađe za materijal , dimenzije diktira : motor ,remen, ploća ,pila itd. Te se prema tome radi osovina koja će nositi pilu.Primjenjujem mnoge savjete prijatelja brodomaketara.
Link koji mi je mnogo pomogao je :http://forum.modelsworld.ru/topic4477.html
Pozdrav.
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku MSN Messenger
zvjezdan

Član od: 07 Velj 2010
Poruke: 95
Mjesto: Vitez BiH
PorukaUpisano: Ned Ožu 03, 2013 2:23 pm    Naslov poruke: Citiraj ovaj komentar

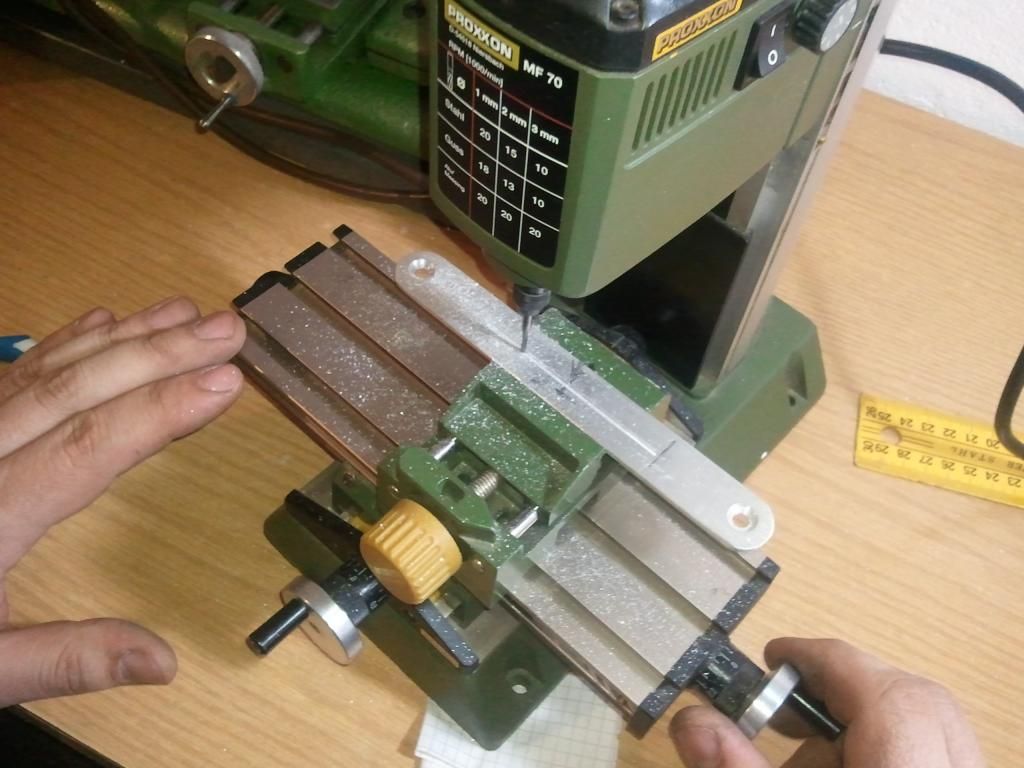

Pločice za pilu sam ja uradio svojom glodalicom, napravio sam utor 2x70mm
Tako da će na stroju biti nešto i moga rada osim ideje.

Samo lagano i glodalo 2mm obrađuje aluminij bez problema.
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku MSN Messenger
zore70split

Član od: 15 Lis 2011
Poruke: 149
PorukaUpisano: Ned Ožu 03, 2013 9:03 pm    Naslov poruke: Citiraj ovaj komentar

Ako mogu jedan savjet..nikad se pločica ne radi ovako..teško je ugodit pravac,širinu..

Pločicu napraviš bez kanala,samo s a rupama za zavidat,montiraš na ploču i onda upaljeni cirkular samo podigneš kroz ploču.

Tako dobiješ savršeni kanal,nimalo širi nego triba pili.To ti je jako bitno
kad pilaš tanke trake,da ne upadaju između lame i otvora Wink

Pločicu sa širim kanalom radiš za situacije kad s e pila nagiba u stranu pod kutem..
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
zvjezdan

Član od: 07 Velj 2010
Poruke: 95
Mjesto: Vitez BiH
PorukaUpisano: Pet Ožu 08, 2013 10:51 pm    Naslov poruke: Citiraj ovaj komentar

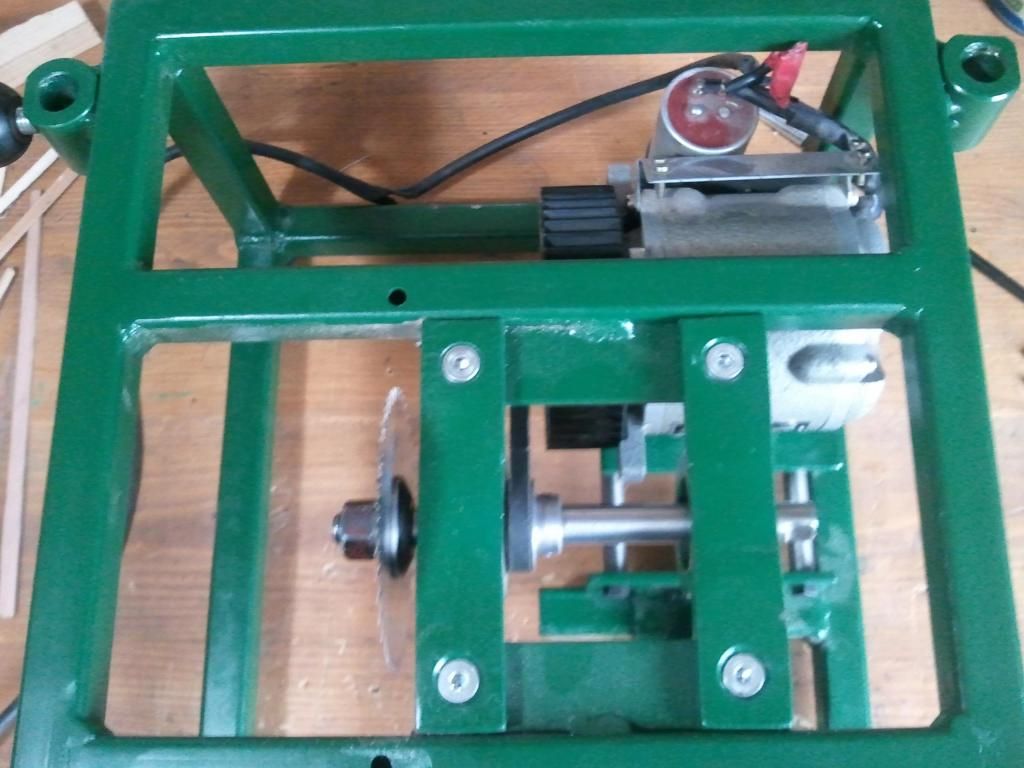

Stroj je završen, još samo malo podešavanja i malih preinaka.

Trebam napraviti prekidač za paljenje , sada je direktno kabelom.

Zadovoljan sam poslom koji je majstor Ivo obavio, Stroj je podesiv i po visini ploče.















Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku MSN Messenger
2milimetra

Član od: 26 Sij 2011
Poruke: 142
Mjesto: Split
PorukaUpisano: Ned Ožu 10, 2013 7:29 pm    Naslov poruke: Citiraj ovaj komentar

Mogu ti reći da si ti to dobro skockao... izvrsno
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku Posjeti web-site
jedro

Član od: 06 Tra 2011
Poruke: 32
Mjesto: Split
PorukaUpisano: Pon Ožu 11, 2013 8:34 am    Naslov poruke: cirkular Citiraj ovaj komentar

Evo ovdje link , Maketar radi sam svoje strojeve i alatiće za njih te prodaje, stim da je ovo stvarno sad profi stroj. Za cirkular je osnovna ideja bio koliko vidim Proxxon FET ali je ovaj ovdje napravljen bez plastike i čuda s masu dodataka. Što je i najbolje nije skuplji od FET-a. jedino je malo daleko. Ali sve što je napravljno je više neko ok. Ispati se pogledati


http://www.byrnesmodelmachines.com/tablesaw1.html?id_mm=0311MM355730
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
theone365

Član od: 13 Pro 2010
Poruke: 132
Mjesto: Split
PorukaUpisano: Pon Ožu 11, 2013 1:30 pm    Naslov poruke: Re: cirkular Citiraj ovaj komentar

jedro Napisao/la:
Evo ovdje link , Maketar radi sam svoje strojeve i alatiće za njih te prodaje, stim da je ovo stvarno sad profi stroj. Za cirkular je osnovna ideja bio koliko vidim Proxxon FET ali je ovaj ovdje napravljen bez plastike i čuda s masu dodataka. Što je i najbolje nije skuplji od FET-a. jedino je malo daleko. Ali sve što je napravljno je više neko ok. Ispati se pogledati


http://www.byrnesmodelmachines.com/tablesaw1.html?id_mm=0311MM355730


Poštarina za hrvatsku 250 dolara. Carina !!!
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku Pošalji e-mail
Wishmaster

Član od: 04 Stu 2012
Poruke: 404
Mjesto: Zenica
PorukaUpisano: Pon Ožu 11, 2013 10:33 pm    Naslov poruke: Citiraj ovaj komentar

Byrnesove su masine apsolutno najprecizniji i najbolji moguci strojevi koji se mogu kupiti za modelare. Lik je inzinjer koji je i sam bio modelar pa je za svoju potrebu napravio sebi cekular i tako je ustvari ostavio modelarstvo i nastavio izradu masina.

Bez obzira kolika je carina i postarina (a sigurno su visoki) najbolji su izbor.

Na kraju krajeva i proxxonov cekular noviji sa vise opcija je skoro isto para. Takoder ko se upusti u samoizgradnju imalo profesionalnog stroja potrosice ako ne isto onda i vise para. To ih zna dosta vjerujem iz iskustva.

Dobar alat i masina nikad nisu skupi.

Zvjezdane stroj izgleda odlicno, nek te sluzi sa srecom i da nam napravis puno dobrih modela.
_________________
"Twenty years from now you will be more disappointed by the things that you didn't do than by the ones you did do... Sail away from the safe harbor. Catch the tradewinds in your sails. Explore. Dream. Discover"

Srdacni pozdravi!!!
Elmir
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
zvjezdan

Član od: 07 Velj 2010
Poruke: 95
Mjesto: Vitez BiH
PorukaUpisano: Uto Ožu 12, 2013 12:50 am    Naslov poruke: Citiraj ovaj komentar

Wishmaster Napisao/la:
Byrnesove su masine apsolutno najprecizniji i najbolji moguci strojevi koji se mogu kupiti za modelare. Lik je inzinjer koji je i sam bio modelar pa je za svoju potrebu napravio sebi cekular i tako je ustvari ostavio modelarstvo i nastavio izradu masina.

Bez obzira kolika je carina i postarina (a sigurno su visoki) najbolji su izbor.

Na kraju krajeva i proxxonov cekular noviji sa vise opcija je skoro isto para. Takoder ko se upusti u samoizgradnju imalo profesionalnog stroja potrosice ako ne isto onda i vise para. To ih zna dosta vjerujem iz iskustva.

Dobar alat i masina nikad nisu skupi.

Zvjezdane stroj izgleda odlicno, nek te sluzi sa srecom i da nam napravis puno dobrih modela.

Hvala prijatelju i tebi sve najbolje .A koliko me je koštao ? Više od novog Proxxona 27070
