mig-21 HRZ naoruzanje

potez XXV · Upisano: Sri Ožu 21, 2012 1:06 am Naslov poruke: mig-21 HRZ naoruzanje

Pozdrav

Ima netko fotku nase miguse sa s-24 nevodenom raketom na nosacima?
Koju smo vrstu s-24 imali u naoruzanju (s-24 ili s-24b)?
Lanser koji smo koristili za raketu (apu-68, apu-7 ili stariji PU-12-40)?

Da li se ovdje mozda radi o s-24 (slika je losa, mislim da se radi o raketama)?

Grunf · Administrator

Vidi se podvjesni nosač za S-24 na nekim slikama "101", ali do sad nisam uspio doznati da li je raketa ikad montirana ili je pylon stavljen samo za propagandne svrhe. Ima na nekim slikama S-24 koja je postavljena na pistu oko aviona sa ostalim postojećim naoružanjem u svrhu izložbe.
_________________

Group build - Metal finish battle

potez XXV · Upisano: Sri Ožu 21, 2012 11:49 am Naslov poruke:

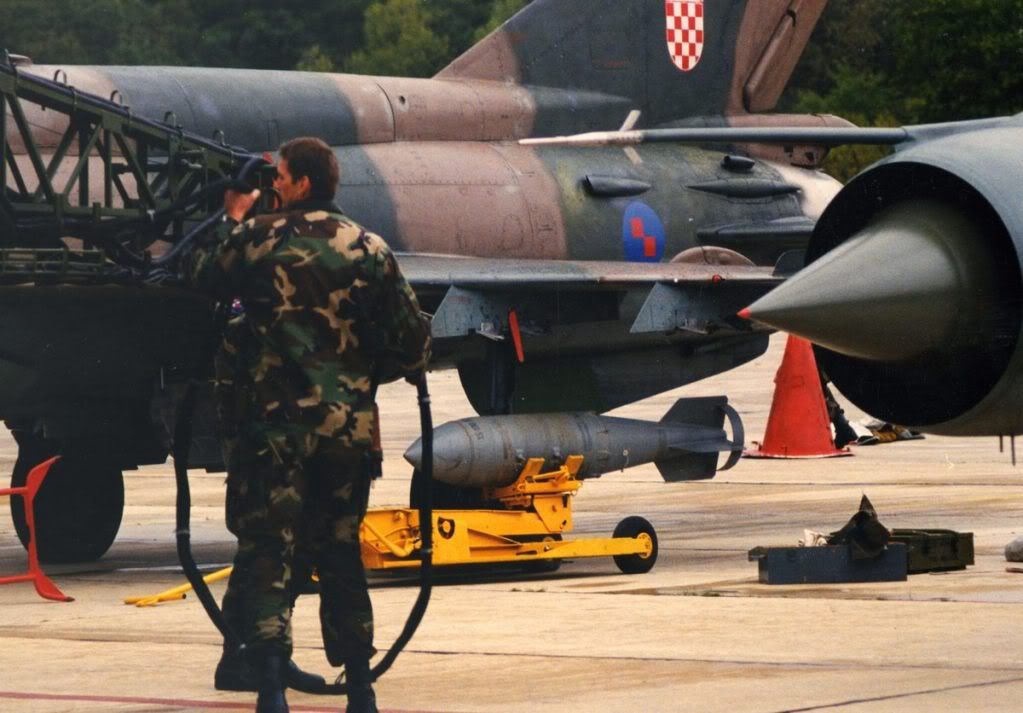

Evo par slika u kojima se vidi s-24:

Ovo je slika iz nekog drugog RZ-a samo radi prikaza lansera apu-68:

Fotka na kojoj se vide lanseri za s-24 na 101. Pitanje: Da li je moguce/preporuceno nositi 2xs-24 na vanjskim nosacima?

I za kraj jos jedno pitanje, sto je na ovoj (unutarnji nosaci) fotki g. Brasnovica:

Poky · Upisano: Sri Ožu 21, 2012 12:54 pm Naslov poruke:

Može li me netko prosvijetliti na zadnjoj fotki ovaj MIG gore je 126,a donji je??? 120 ,117?
_________________
Poky

potez XXV · Upisano: Pon Ožu 26, 2012 1:22 am Naslov poruke:

Da nastavim/probudim malo temu u nadi da ce netko postaviti nesto s s-24.

Prvo malo tablica s preporuceenim postavom naoruzanja iz VTUP-a i knjiga Y. Gordona (sad kakve je on izvore imao ne znam):

Mene interesira zrak-zemlja naoruzanje pa nastavljam sa fotkama nasih migova sa raznim kombinacijama ovog tipa:

Bombe:

FAB-250, ODAB-500 i kazetna bl-755:

potez XXV · Upisano: Pon Ožu 26, 2012 1:51 am Naslov poruke:

Jos malo ub-16, ub-32 i kombinacija ub-16 i FAB-250, te ub-16 i spremnika 490l:

Fotke su prikupljene na internetu ili izrezane iz klipova sa youtube-a.

dragisa1956

Poštovani
Pod 1).-Moram malo pokraj osnovne teme tj. "off". Nije moja kolekcija slika ova označena vodenim žigom. Može biti da postoji još ljudi istoga imena i prezimena koji se zanimaju za zrakoplostvo i koji jesu u zrakoplovstvu civilnom ili vojnom na neki način svakodnevno. Meni slika izgleda iz razdoblja slavnog doba slikanja oko Splita g. Vuljanića. Moje slike o HRZ-PZO iz Zemunika s izložbe zrakoplova možete pogledati u tiskanom magazinu "World Air Power Jurnal"-u, a popratni tekst nisam pisao jer to tada nije odgovaralo HRZ-PZO. Pisao je o nama Austrijanac osnivač izdavačke kuće "Harpia" koja je stavila u prodaju vrlo lijepu knjigu tvrdokoričenu fotomonografiju o HRZ.
Pod 2).-Oružare treba upitati što sve smiju kazati da imamo na popisu po manuelima tj. VTN, VTU.
Lijep pozdrav najupornijima, Dragiša.
_________________

TangoHotel · Upisano: Pon Ožu 26, 2012 8:34 pm Naslov poruke:

Evo još par fotki za usporedbu

potez XXV · Upisano: Pon Ožu 26, 2012 9:43 pm Naslov poruke:

Pozdrav

Hvala na dodatnim fotkama. Kako ste zavrsili sa zrak-zrak-naoruzanjem dodajem jos dvije fotke ove zanimljive kombinacije (r-3r mislim i r-60). Za klasiku 2xr-60 i spremnik (bilo 490l ili 800l) ima dosta fotki.

A sada jos jedno pitanje iako nisam dobio odgovor na ono u prvom postu:
Što je ovo na popularnoj "kockici"?

Gak · Upisano: Pon Ožu 26, 2012 9:48 pm Naslov poruke:

vrsa · Upisano: Pon Ožu 26, 2012 9:54 pm Naslov poruke:

Ne znam jel ovo odgovara na tvoja pitanja:

Inaće u razgovoru sa jednim od naših najboljih pilota iz D.R. saznao sam da se nosila konfiguracija 4 S-24 na svim nosačima (na krilima naravno).

To je konfiguracija koja se koristila za uništavanje teško utvrđenih ciljeva koje KoV nije mogla srediti.
_________________
Tko vrijedi taj maketari.
Tko maketari taj vrijedi.
Tko ne vrijedi taj ne maketari.
MAK REOPLAN - Split

potez XXV · Upisano: Pon Ožu 26, 2012 10:07 pm Naslov poruke:

PUNO HVALA za s-24!
pitanje: Kada se nose 2xs-24 (njihova masa je priblizno s nosacima 250kg) uvijek su na unutarnjim nosacima, tocno?

Znate mozda sto je ono na fotki iz prvog posta (crveni i plavi cilindar)?

I jos par pitanja za upucenije:

_Hobby M_ · Upisano: Pon Ožu 26, 2012 10:59 pm Naslov poruke:

Mislim da je ovo najdesnije na obje fotke FAB-500M62, a ono dvoje tamnog na gornjoj fotki mi liči na B-32O ili ZAB-500GN, mada to samo nagađam ovako po izgledu bez da znam jeli nešto od toga dvoje bilo uopće u našem inventaru

vrsa · Upisano: Pon Ožu 26, 2012 11:28 pm Naslov poruke:

Jesi pročitao moj post gornji. MiG-21 može nositi 4 S-24. Zašto bi težina od 250 kg bila ograničenje kad mig-21 tu težinu može nositi i na vanjskim nosaćima, a na unutarnjim i do 500 kg, ali ukupna masa naoružanja mislim da ne bi smjela preći 1000 kg.

Onaj mali cilindar je punjenje tj. raketa za munju okrenuta prema nazad. Meni bar tako izgleda. Ona dva oblika ono iza bi mogao biti ZB 500. Ovo desno se premalo vid, moglo bi biti svašta.

Ovo na donjoj slici ne mogu razlučiti što je, mal ću provjeriti.
_________________
Tko vrijedi taj maketari.
Tko maketari taj vrijedi.
Tko ne vrijedi taj ne maketari.
MAK REOPLAN - Split

potez XXV · Upisano: Pon Ožu 26, 2012 11:50 pm Naslov poruke:
