| Igor_A.
 | | Član od: 03 Tra 2008 | | Poruke: 307 | | Mjesto: Zagreb |
|
 Upisano: Uto Velj 02, 2010 9:23 am Naslov poruke: Željeznička maketa |
 |
|

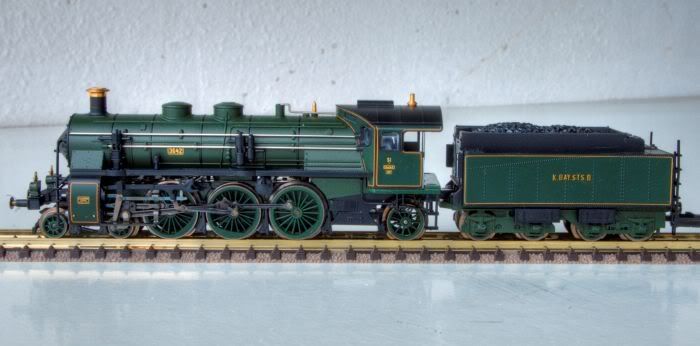

Počeo sam radove na svojoj železničkoj maketi u N mjerilu (1:160). Maketa je prilagođena modelu koji će voziti po njoj, a to je 'Dampflok S3 6 m Sound K Bay S'. Radi se o digitalnom modelu sa ugrađenim dcoderom za zvuk,
S obzirom da lokomotivica slabo vuče uz breg, nagibi neće prelaziti 1,3 %, a to je onda uvjetovalo i dimenzije makete koje su zasada 209cm x 84cm. Povećat će se za još par centimetara kada dodam okvir od drvenih letava. Maketu izrađujem od stirodura, a ovo je zapravo treća po redu varijanta, s obzirom da su prethodne dvije imale manje dimenzije i veće nagibe za koje se pokazalo da ih lokomotiva sa prikvačenim vagonima teško svladava. Stirodur se lako reže i obrađuje, a iskrojene komade lijepim pomoću silikonskog kita.
Ovo je sljepljena ploča stirodura dimenzija 209cm x 84cm, koju sam sklopio od šest ploča dimenzija 125cm x 60cm i debljine 2cm. Sljepljena ploča je u dva sloja, tako da je njezina debljina 4cm. U prvom planu je varijanta br.2, koja je u međuvremenu rastavljena i reciklirana.

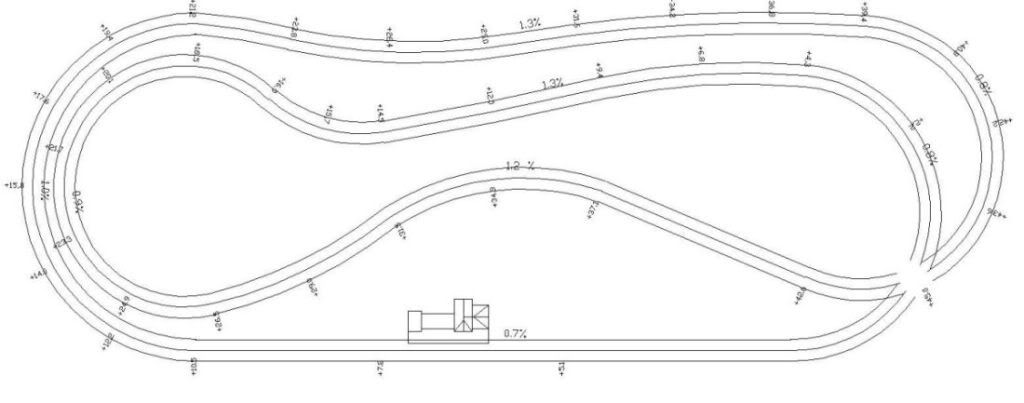

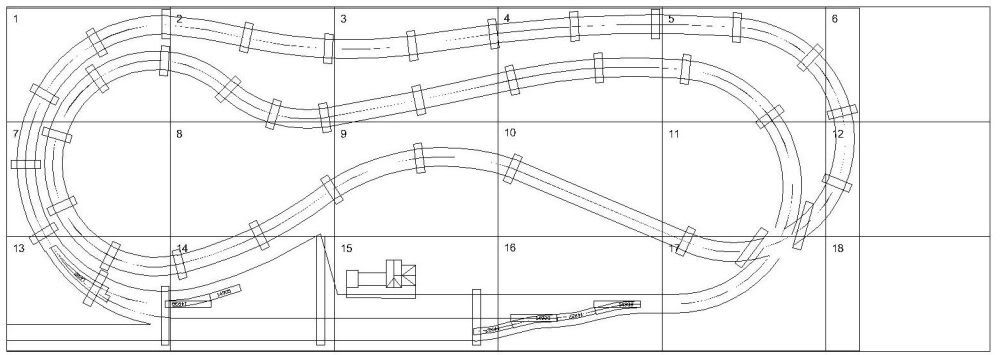

Potom je usljedilo planiranje varijante br.3. S obzirom da uglavnom radim u AutoCadu, u njemu sam crtao i nekakav plan tračnica i uspio ih rastegnuti tako da najveći nagib na maketi ne prelazi 1,3 %. Kako bi bio siguran da će ovaj nagib lokomotivica svladavati bez većih problema, složio sam, od drvene letve duljine cca 2m, priručnu rampu za testiranje sa nagibom 1,3 %, na koju sam položio tračnice, i lokomotivica je skupa sa vagonima uspješno položila test.

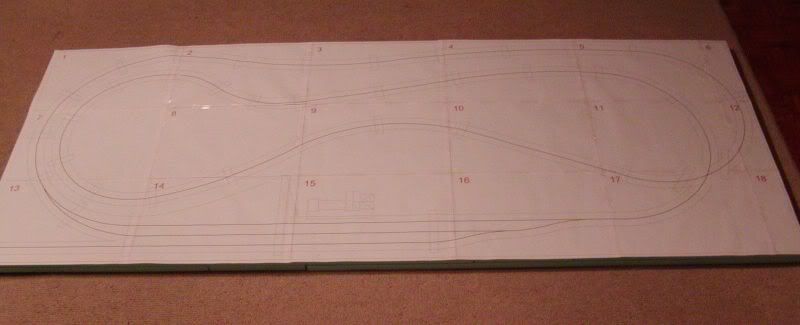

Izradio sam nekakvu priručnu 'podjelu na listove' formata A3, isprintao, sljepio i tako dobio plahtu kojom sam prekrio svoju ploču od stirodura. Čačkalicom sam pikao čoškove, kako bi obilježio mjesta na koja trebam zalijepiti potporne stupiće.

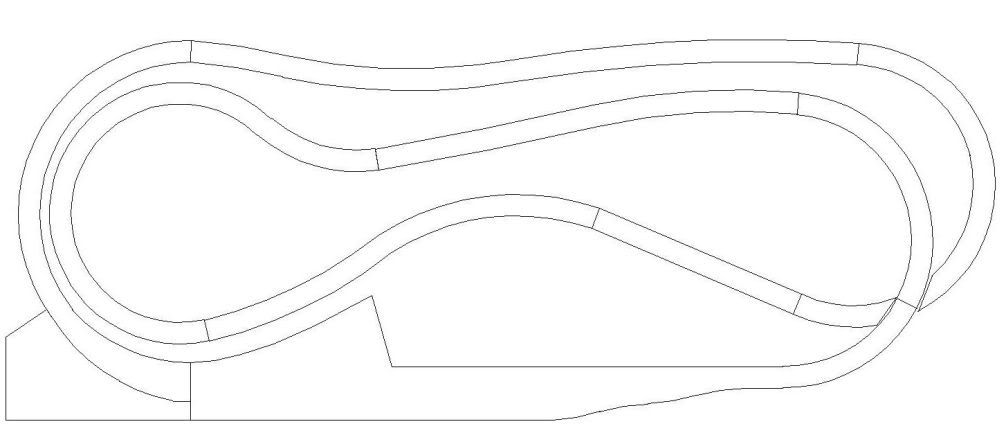

Trasu sam podijelio na segmente koji će biti pod istim nagibom.

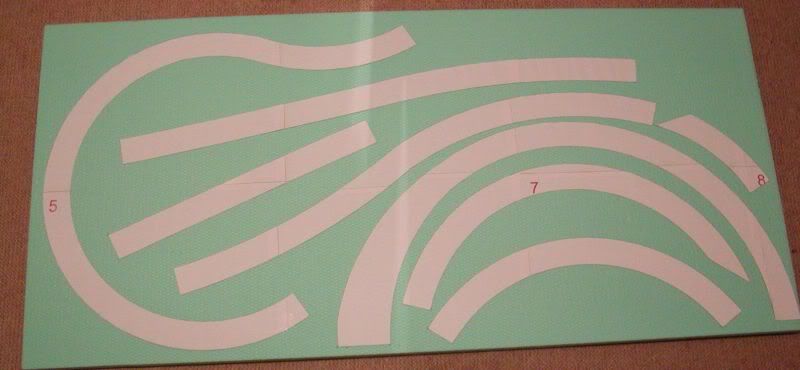

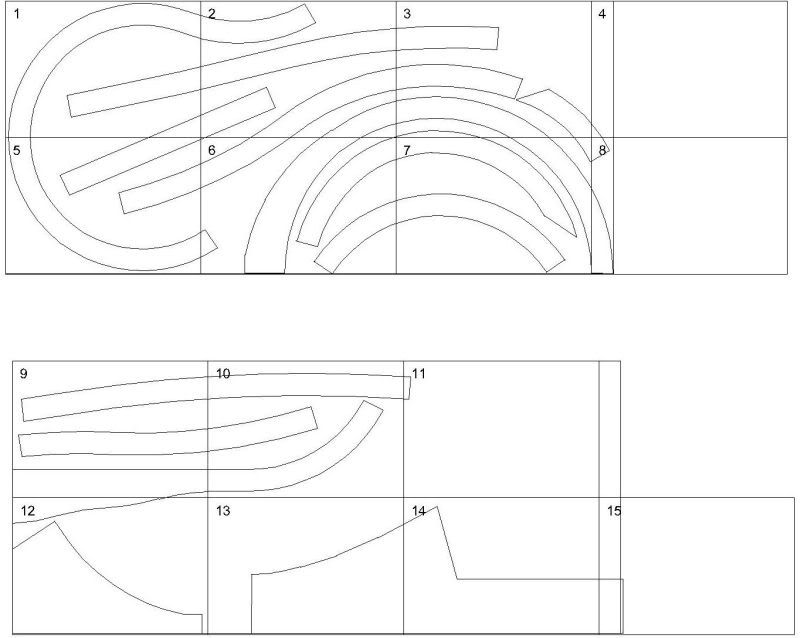

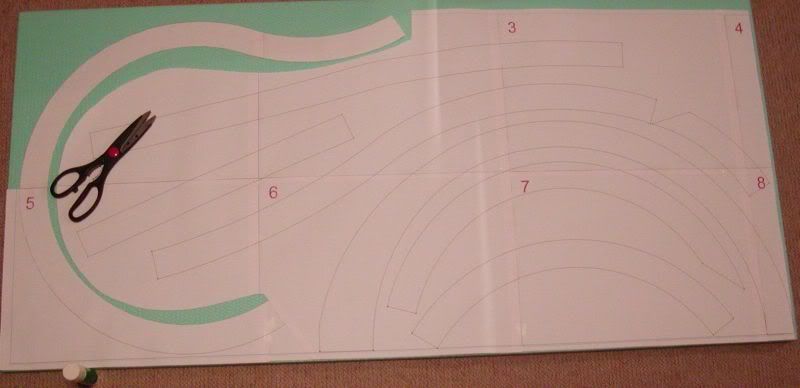

Segmente sam kombinirao, kako bi najbolje iskoristio cijele ploče stirodura iz kojih ću ih izrezivati i opet sam napravio podjelu na listove A3 formata, isprintao, sljepio i primio se rezanja.

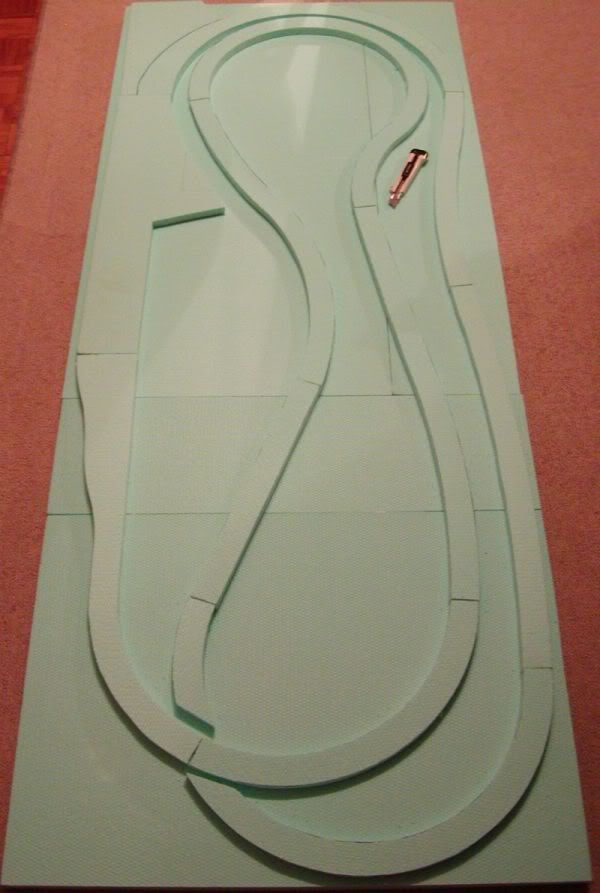

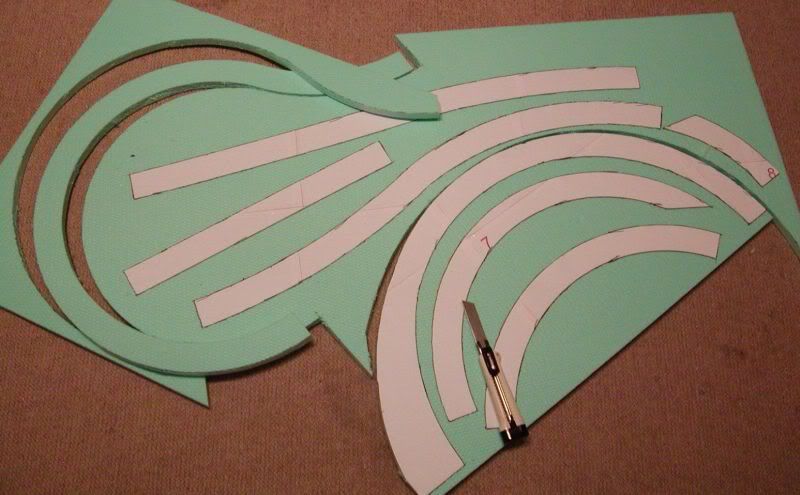

Nakon što sam sve segmente izrezao, provjerio sam kako se uklapaju u cjelinu i da li se poklapaju sa ranije obilježenim pozicijama potpornih stupića.

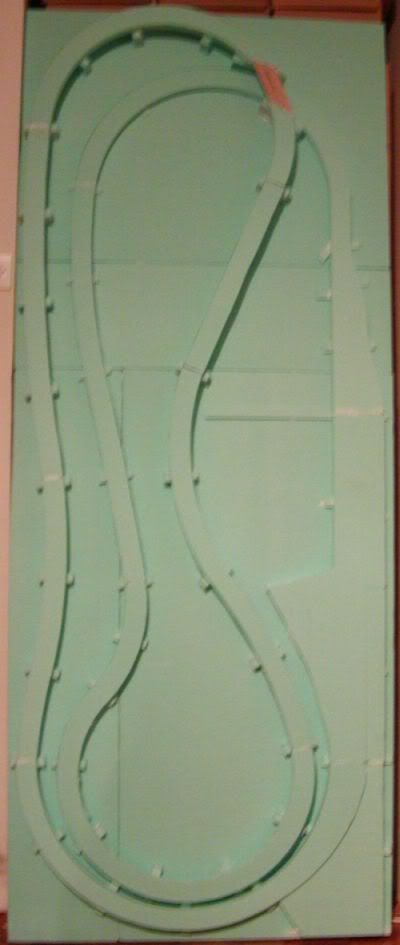

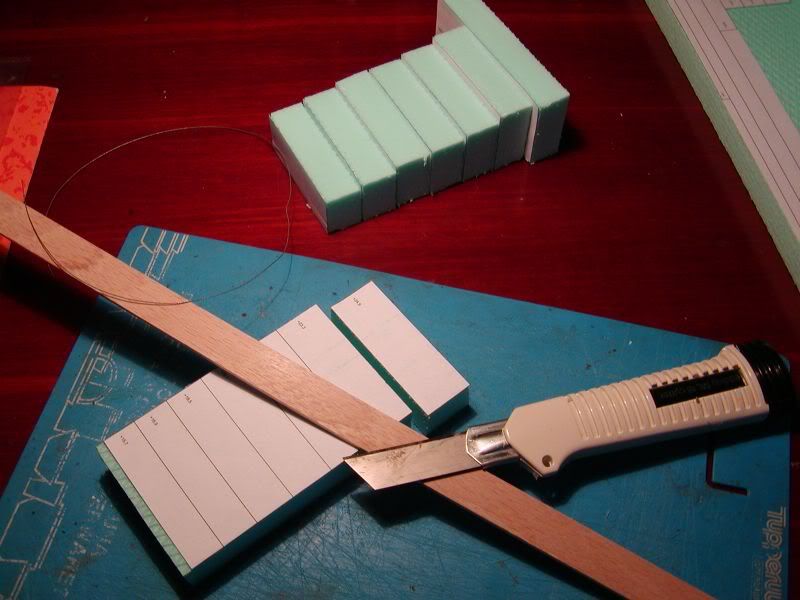

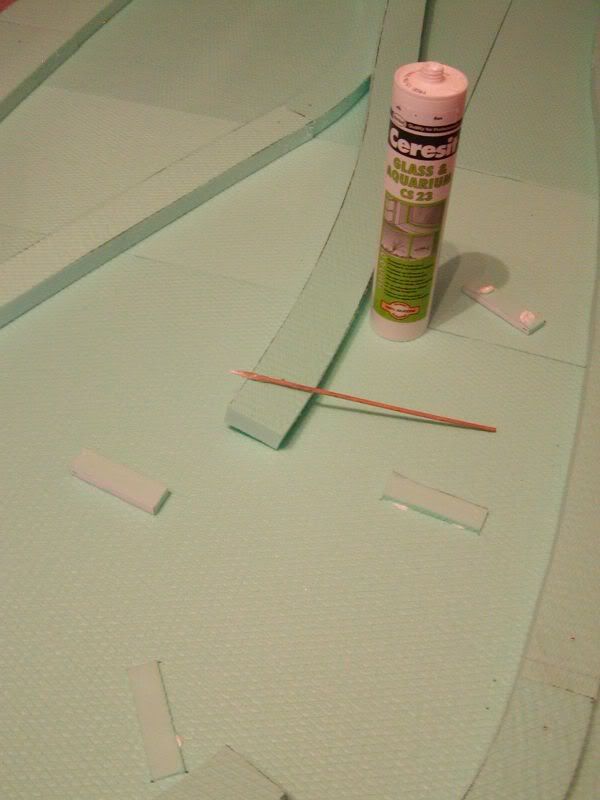

Izrezao sam potporne stupiće, i krenuo s ljepljenjem.
Trasa sljepljena i namontirana na ploču prije postavljanja tračnica

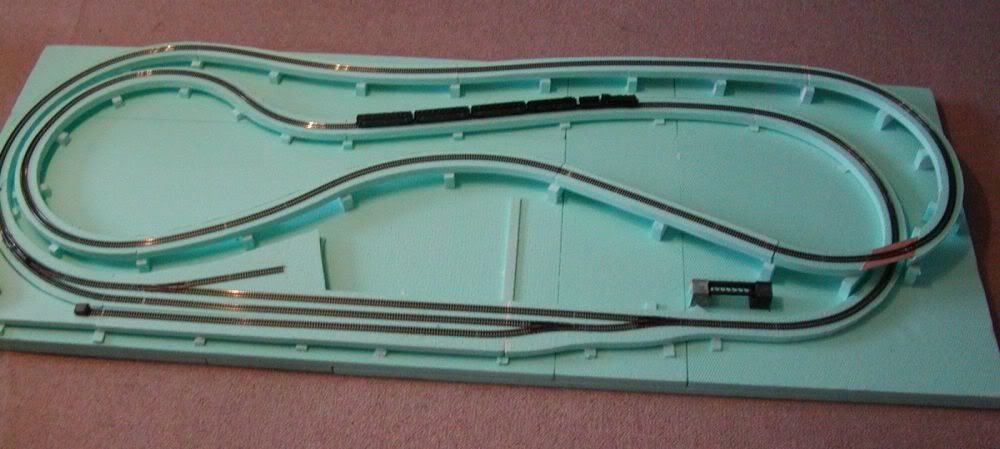

Namontirao sam tračnice i privremeno ih fiksirao uz pomoć špenadli/pribadača.
Usljedila je probna vožnja  . Snimio sam kratki filmić i upload-ao ga na YouTube, ne zaboravite ukjučiti ton  .
http://www.youtube.com/watch?v=7FvRqYHyKuo

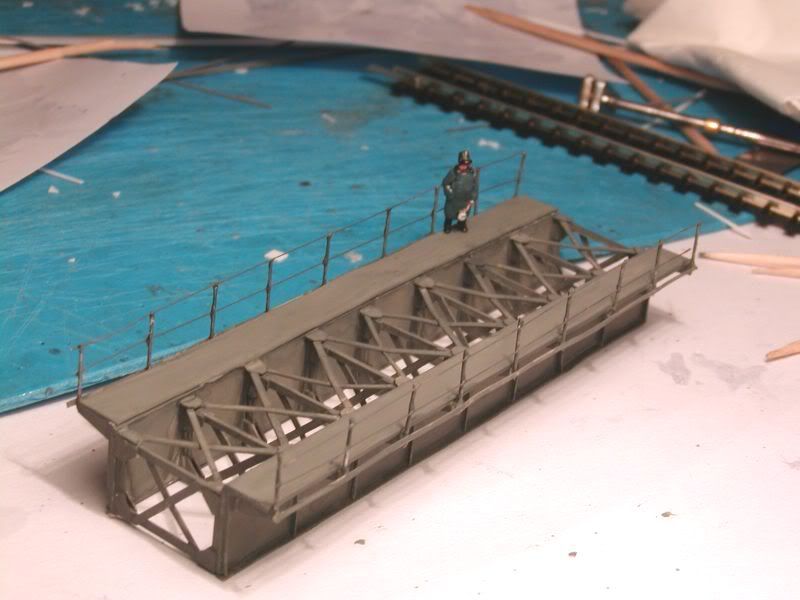

Izradio sam od polistirena manji željeznički most koji ću ugraditi na trasu,
Namjeravam izraditi još jedan, nešto veći, a željezničku stanicu sam prvu izradio i predstavio u zasebnoj temi,
Ne žuri mi se, gledam na ovo kao na višegodišnji projekt. Nastavljam uskoro sa izradom tunelskih portala, objekata koje mislim smjestiti na maketu, reljefa...
Igor_A.: poruka promijenjena dana: Pon Velj 08, 2010 8:21 am; prepravljeno ukupno 1 puta |
|
| Natrag na vrh |
|
 |
| Taurus
 | | Član od: 15 Stu 2009 | | Poruke: 583 | | Mjesto: Kutina |
|
| Upisano: Uto Velj 02, 2010 10:04 am Naslov poruke: |
|
|
Lijepo i zanimljivo,jel željeznica samo ljubav ili i posao
_________________
SAMO SU MRTVI VIDJELI KRAJ RATA! |
|
| Natrag na vrh |
|
|
| Igor_A.
| | Član od: 03 Tra 2008 | | Poruke: 307 | | Mjesto: Zagreb |
|
| Upisano: Uto Velj 02, 2010 10:11 am Naslov poruke: |
|
|
| Poslovno nemam nikakve veze sa željeznicom, po struci sam geodeta i bavim se kartografijom, a modeli vlakića me privlače od malena . Pred nekoliko godina sam u podrumu otkrio 'pospremljenu' kolekciju lokomotiva i tračnica koju je skupio otac moje supruge, i tako je krenulo... |
|
| Natrag na vrh |
|
|
| mariok
 | | Član od: 17 Lis 2007 | | Poruke: 3215 | | Mjesto: Slavonski Brod |
|
| Upisano: Uto Velj 02, 2010 10:14 am Naslov poruke: |
|
|
| Prekrasno Igore prekrasno! samo naprijed!!! |
|
| Natrag na vrh |
|
|
| Bruce
 | | Član od: 08 Ruj 2009 | | Poruke: 1610 | | Mjesto: Zagreb |
|
| Upisano: Uto Velj 02, 2010 10:57 am Naslov poruke: |
|
|
| Vrlo zanimljiv pothvat. Pratim. |
|
| Natrag na vrh |
|
|
| zilkan
 | | Član od: 26 Stu 2007 | | Poruke: 1169 | | Mjesto: oko Bjelovara |
|
| Upisano: Uto Velj 02, 2010 2:23 pm Naslov poruke: |
|
|
| Svaka cast Igore. Vec sam se pitao sta je sa lokomotivom, ali vidim dao si si posla. Kako mislis rijesit krajolik, ili jos to ne planiras |
|
| Natrag na vrh |
|
|
| Igor_A.
| | Član od: 03 Tra 2008 | | Poruke: 307 | | Mjesto: Zagreb |
|
| Upisano: Uto Velj 02, 2010 2:38 pm Naslov poruke: |
|
|
| zilkan Napisao/la: | | Svaka cast Igore. Vec sam se pitao sta je sa lokomotivom, ali vidim dao si si posla. Kako mislis rijesit krajolik, ili jos to ne planiras |
Naravno da planiram , samo polako, bit će i potočić i tuneli, dva brežuljka, cestica koja vodi do vile na vrhu brežuljka itd. To su planovi, pa polako, kad nađem volje i vremena... inače, zamislio sam zimsku maketu |
|
| Natrag na vrh |
|
|
| kamaz
| | Član od: 13 Pro 2009 | | Poruke: 548 | |
|
| Upisano: Uto Velj 02, 2010 3:11 pm Naslov poruke: |
|
|
Wow doista ugodno iznenađenje...
Pratim s znatiželjom!  |
|
| Natrag na vrh |
|
|
| darko
 | | Član od: 10 Ruj 2006 | | Poruke: 2306 | | Mjesto: Daruvar |
|
| Upisano: Uto Velj 02, 2010 3:15 pm Naslov poruke: |
|
|
| Strašno, filmić je ludnica |
|
| Natrag na vrh |
|
|
|
| Upisano: Uto Velj 02, 2010 3:18 pm Naslov poruke: |
|
|
prekrasno....uvijek sam to htio imati, a nikad mjesta i love, sad kad imam, ne da mi se....
ali ovo cu pratiti sa velikim zanimanjem.... |
|
| Natrag na vrh |
|
|
| Vulkanizer
 | | Član od: 13 Lip 2009 | | Poruke: 1732 | | Mjesto: Le Bourget |
|
| Upisano: Uto Velj 02, 2010 4:06 pm Naslov poruke: |
|
|
Ko i ova kompozicija ti polako a sigurno ideš naprid.
Ideja oduševljava ,ovako osvjetljen vlak kroz zimski krajolik
Fantazija
Jako mi se sviđa i kako je osmišljena pruga , možda da je bilo ubacit na gornjem nivou dio sa dva kolosjeka ,ali vjerovatno to dosta komplicira.
_________________
http://www.aeroscale.co.uk/modules.php?op=modload&name=Sections&file=index&req=viewarticle&artid=4063
Vulkanizer: poruka promijenjena dana: Uto Velj 02, 2010 8:12 pm; prepravljeno ukupno 1 puta |
|
| Natrag na vrh |
|
|
| Karaya
 | | Član od: 21 Lis 2005 | | Poruke: 2103 | | Mjesto: Velika Gorica |
|
| Upisano: Uto Velj 02, 2010 5:48 pm Naslov poruke: |
|
|
Ljepo !!!
Parnjaca je zakon!!!!!
Ovo mi se jako svida ti samo polako i sigurno u stilu ovog mosta i stanice super!
A sada opcenito pitanje dali uopce negdje kod nas ima za kupiti tracnica zasebno trebale bi mi HO a moze i neki set s vlakovima HO ili N svejedno.
nesto najblize bi bile Brezice?
Ili i to preko neta (uh kako to ne volim).
_________________
Vedran |
|
| Natrag na vrh |
|
|
| Iwtcha
 | | Član od: 24 Kol 2007 | | Poruke: 4002 | | Mjesto: Zagreb |
|
| Upisano: Uto Velj 02, 2010 6:07 pm Naslov poruke: |
|
|
Ovo je stvarno genijalno, pratim sa uživanjem
_________________
MK K.I.T.A. |
|
| Natrag na vrh |
|
|
| Night Hawk
 | | Član od: 03 Svi 2007 | | Poruke: 912 | | Mjesto: Rijeka |
|
| Upisano: Uto Velj 02, 2010 6:34 pm Naslov poruke: |
|
|
| Svaka čast Igore! Fenomenalno izgleda!! |
|
| Natrag na vrh |
|
|
| Igor_A.
| | Član od: 03 Tra 2008 | | Poruke: 307 | | Mjesto: Zagreb |
|
| Upisano: Uto Velj 02, 2010 6:55 pm Naslov poruke: |
|
|
Zahvaljujem na komentarima, drago mi je da vam se dopada
| Karaya Napisao/la: | A sada opcenito pitanje dali uopce negdje kod nas ima za kupiti tracnica zasebno trebale bi mi HO a moze i neki set s vlakovima HO ili N svejedno.
nesto najblize bi bile Brezice?
Ili i to preko neta (uh kako to ne volim). |
Kod nas nažalost ne postoji specijalizirani dućan za modele željeznica  , nađe se po shopping centrima u dućanima Müller, nešto start setova od Mehana, ali koliko znam Mehano je prekinuo proizvodnju, a i njihovi modeli po kvaliteti ponešto zaostaju za onim popularnijih proizvođača kao što su Roco, Fleischmann, Trix, Piko i sl, doduše zato nešto manje i koštaju. Nisam siguran postoji li dućan u Brežicama, ali mnogi idu u nabavku u Ljubljanu u dućan Moko.
Kod nas se može naručiti preko Conrada, odnosno preko firme koja ih kod nas zastupa Gen Commerce d.o.o., ali uzimaju dosta veliku proviziju, tako da konačna cijena iznosi oko 30-50% više od cijene iz kataloga, odnosno sa web stranice.
Ja u zadnje vrijeme naručujem on-line od nekoliko shopova iz Njemačke i uglavnom sam zadovoljan, mogu preporučiti Loshop eK i nešto povoljniji Modellbahn Kramm. Modellbahn Kramm šalje paket bez računa, pa neki put prođe i bez dodatnih davanja (pdv. i carinski troškovi) . |
|
