Željeznička stanica od kartona-samogradnja

Igor_A.

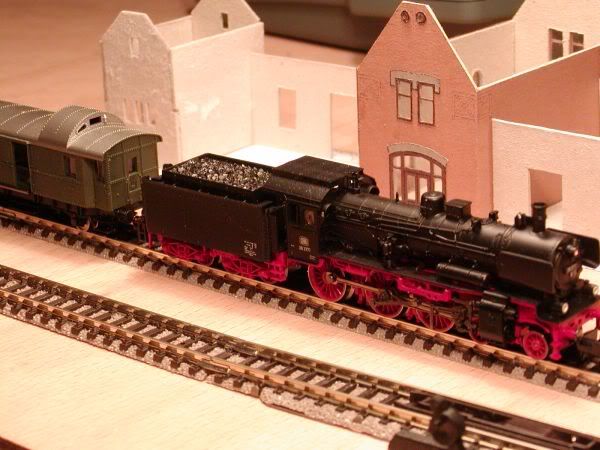

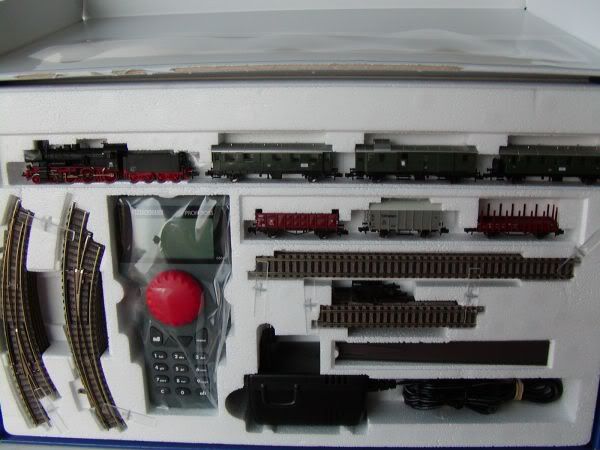

Već neko vrijeme me privlače modeli željeznica i izrada željezničkih maketa, pa sam si nedavno priuštio Fleischmannov digitalni start set u mjerilu N odnosno 1:160

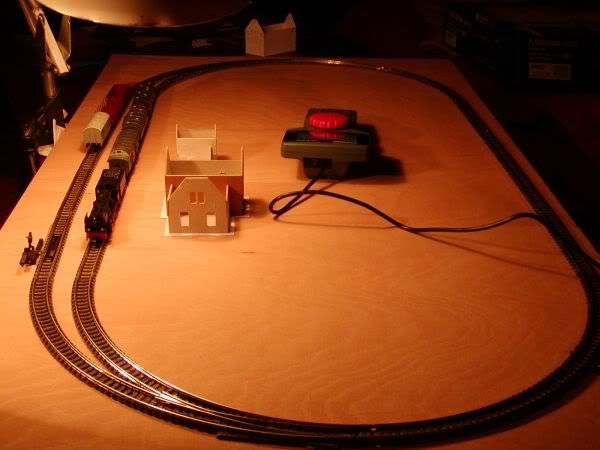

Namjeravam izraditi i mini maketu dimenzija 90x50cm,

Tako sam kreno sa izradom željezničke stanice za buduću maketu. Kao predložak mi je poslužila zgrada željezničke stanice Bistrik u Sarajevu.

Dopala mi se zbog osebujne austro-ugarske arhitekture. Na osnovu fotografija skupljenih pretraživanjem na internetu izradio sam nacrt u AutoCadu. Ako nekoga zanima sam nacrt, u .jpg ili dwg. formatu, može ga skinuti sa stranica foruma malezeljeznice.net, ovdje je link

http://www.malezeljeznice.net/_forum/viewtopic.php?f=5&t=351&start=30

Za potrebe svoje buduće makete nacrt sam malo preradio, na način da sam stanicu skratio po dužini i po visini, pa sam dobio ovo,

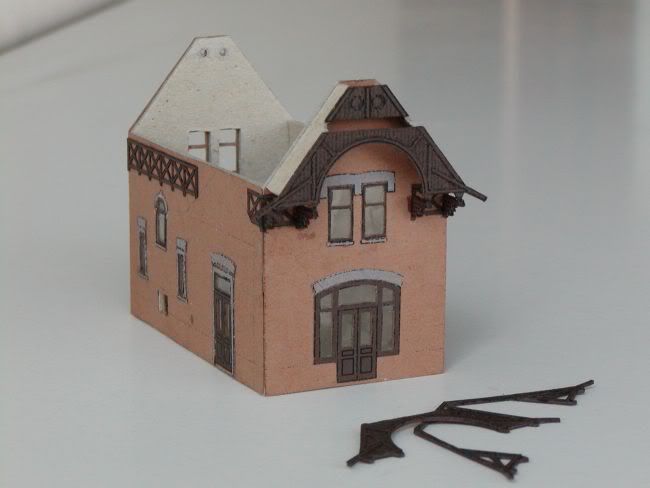

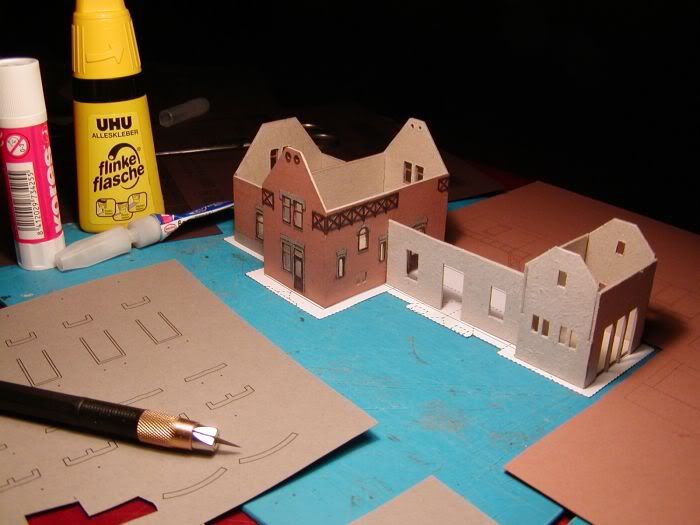

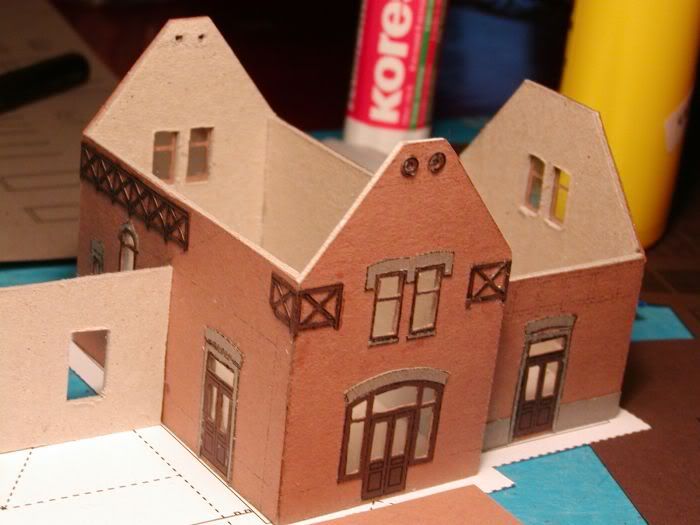

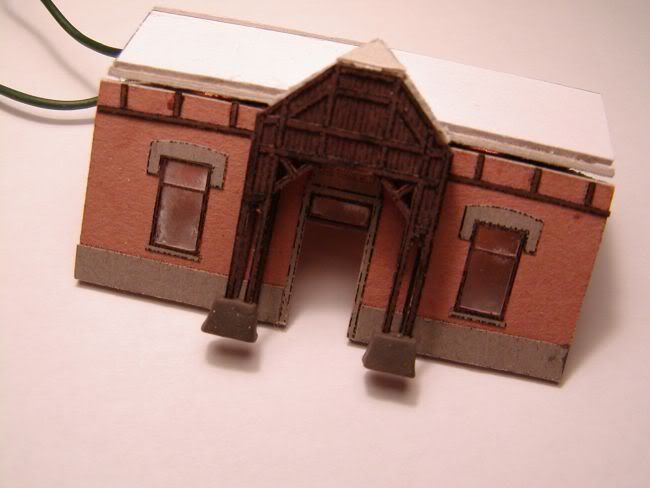

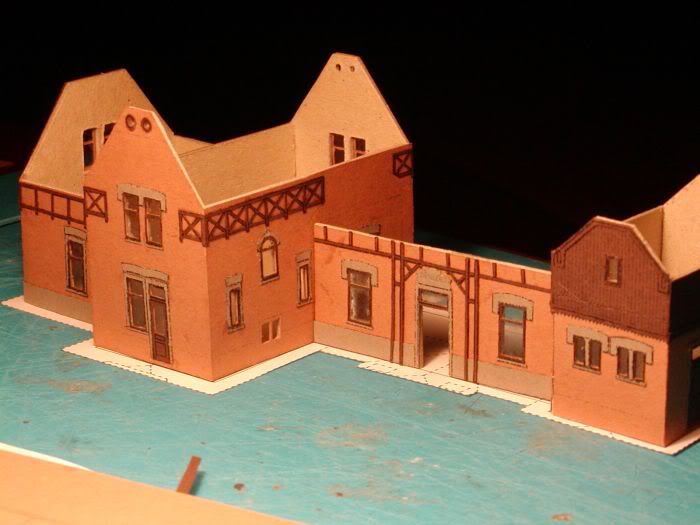

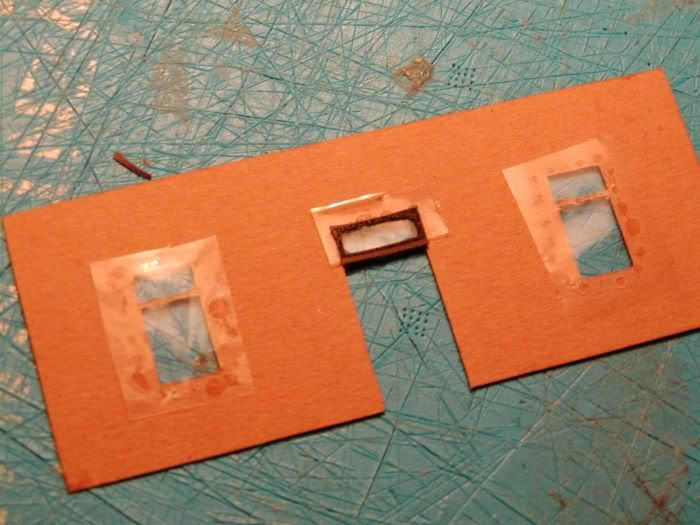

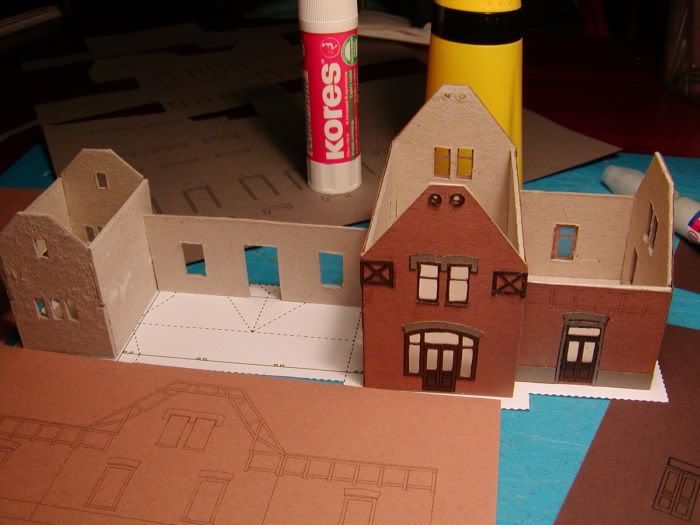

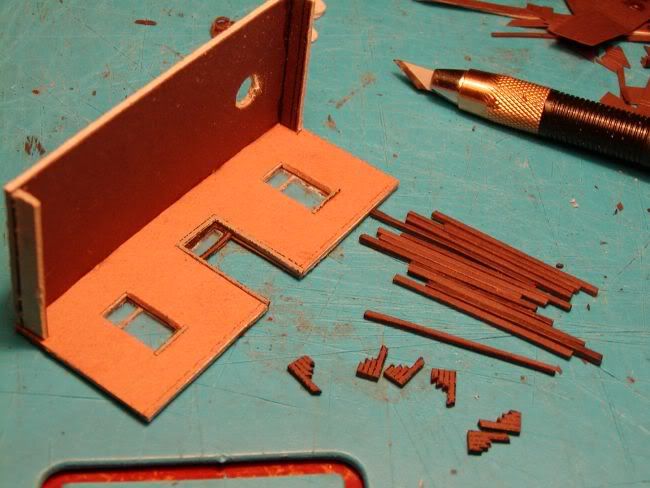

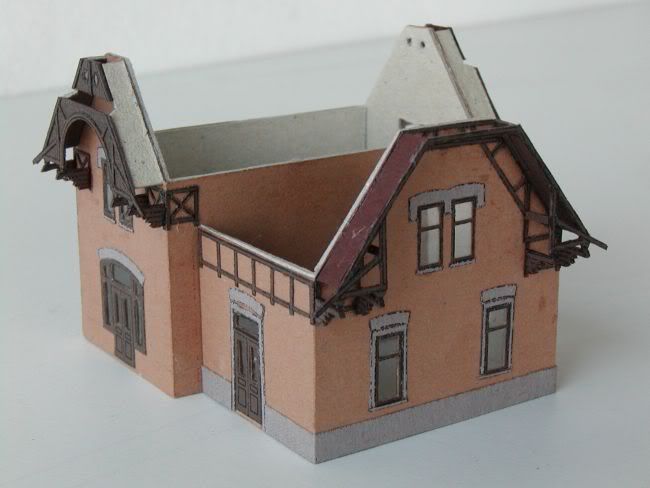

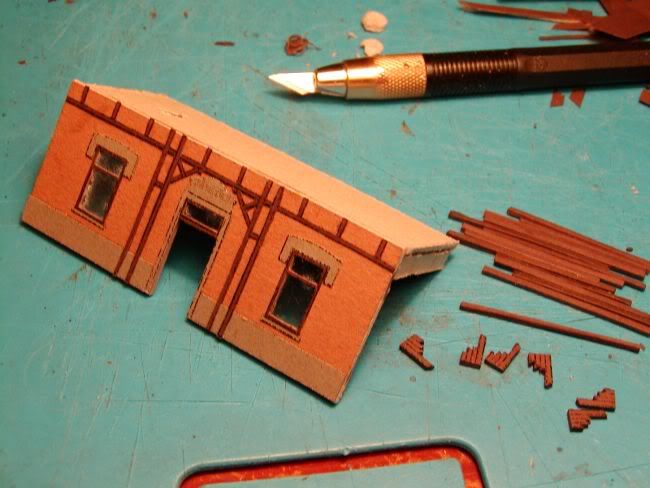

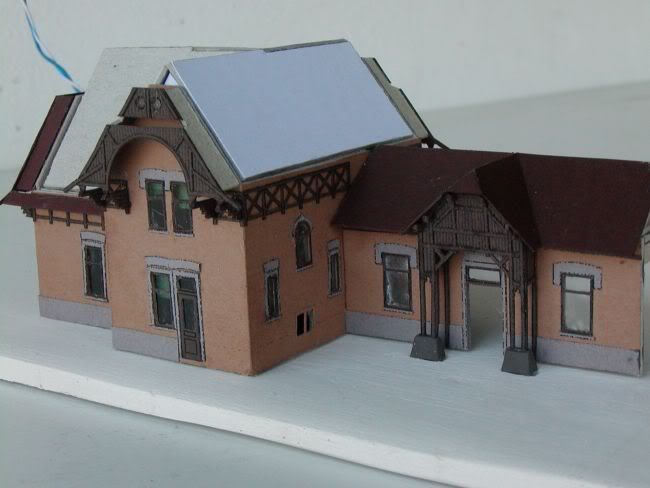

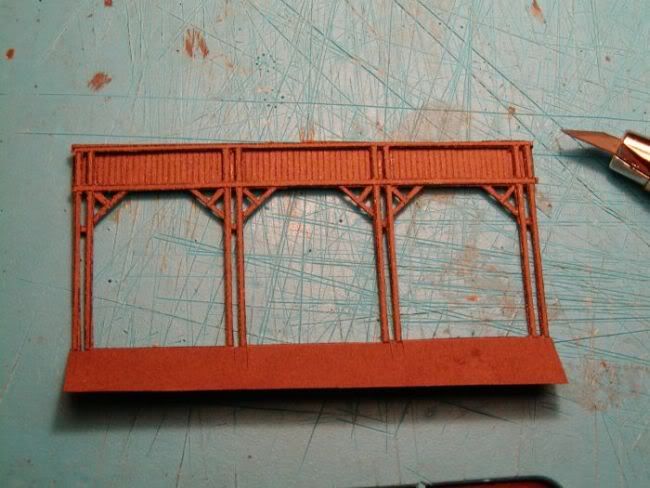

Osnovna konstrukcija sam izradio od kartona/ljepenke debljine 1mm, a na to dolazi 'fasada' koju sam izrezivao od 130-gramskog papira u boji. 'Stakla' na prozorima sam izradio običnog celofana. Koristio sam tri vrste ljepila, ljepilo za papir u stiku, UHU univerzalno ljepilo, to je ljepilo poput poznatijeg Magnetina i super ljepilo u gelu, koristio sam još i Fimo masu i glinamol, a za izradu dijelova 'drvene' konstrukcije koristio sam i malo deblji papir u boji, oko 200gr. Evo kako je tekla izrada,

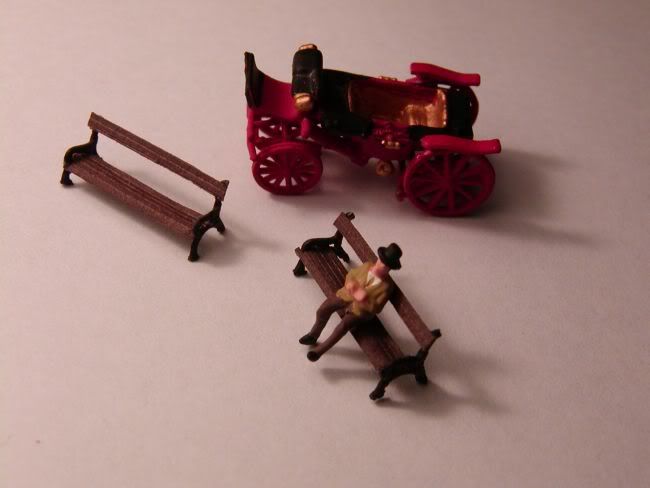

Izradio sam i klupe za čekaonu buduće stanice. Kako bi provjerio da li sam dobro odredio dimenzije klupe u 1:160, posjeo sam kočijaša iz Noch-ovog kupovnog seta u N mjerilu,

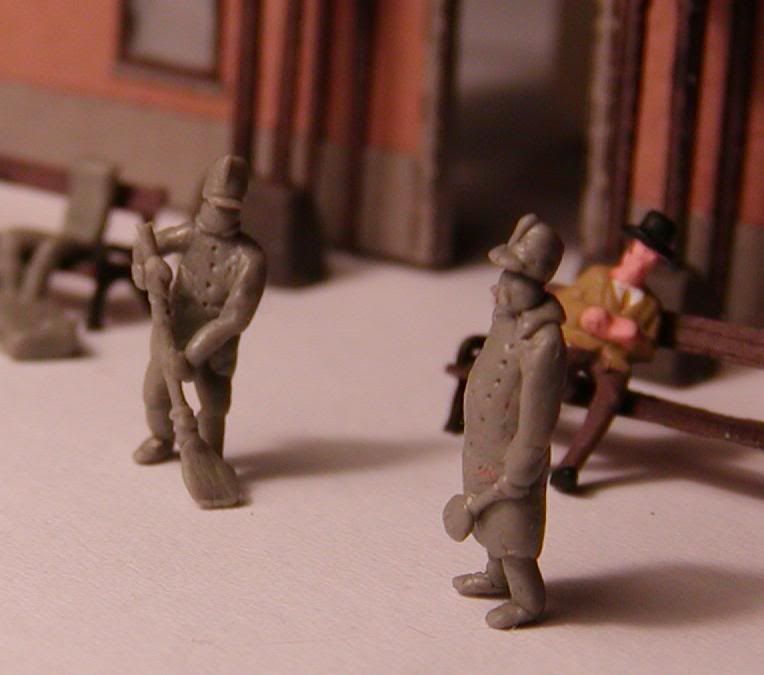

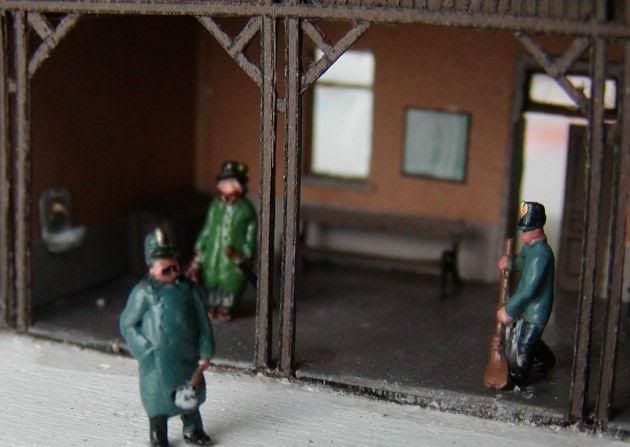

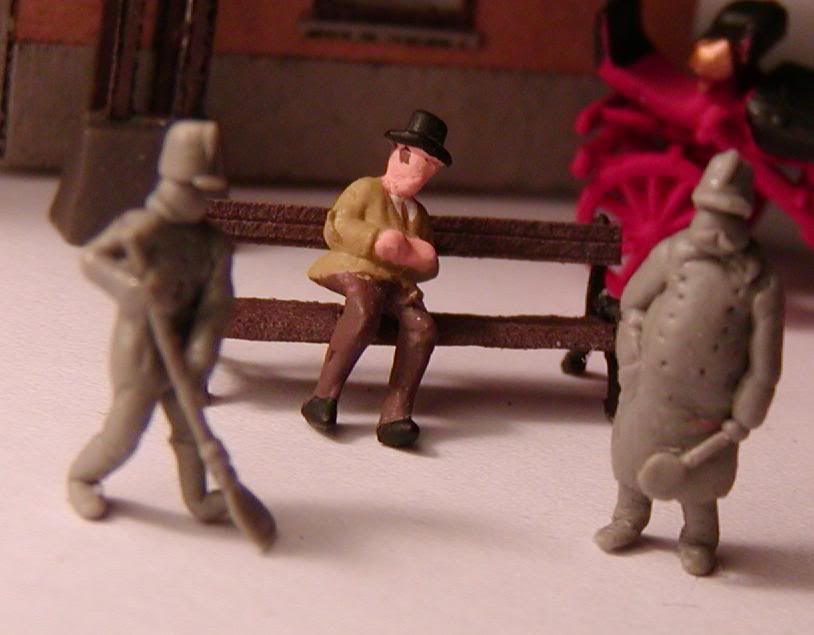

Izmodelirao sam par figurica, koristio sam 'ProCreate modeling putty', ali jedva da sam nešto uspio, jer je jako siiiiitno! Kočijaš na klupi je kupovna figurica-Noch.

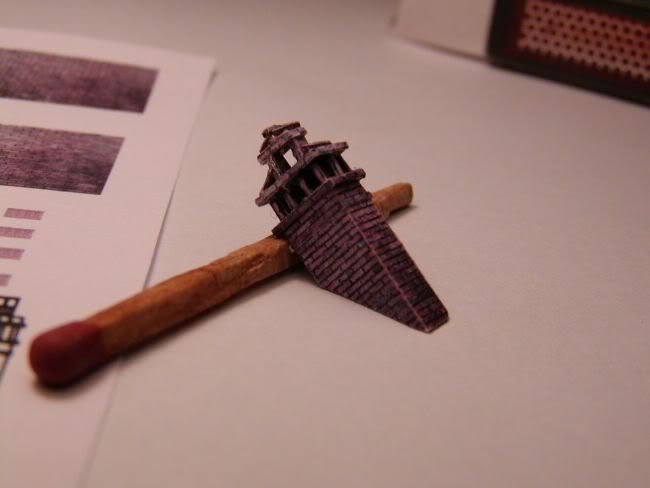

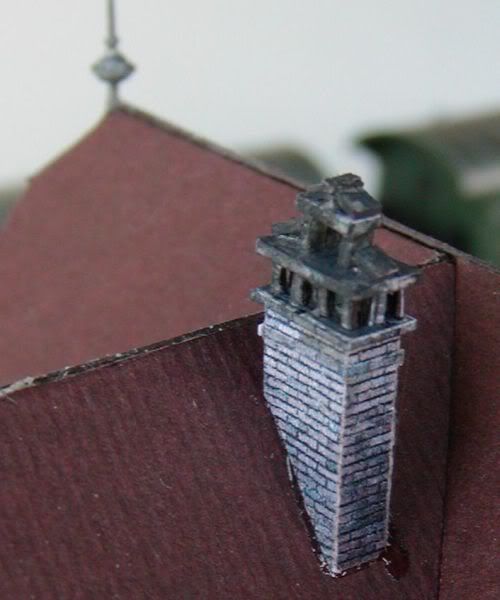

Dimnjak sam izradio od papira na koji sam ink-jet printerom isprintao ranije iskrojeni uzorak zida od cigle. Veličinu dimnjaka možete usporediti sa šibicom na koju je naslonjen.

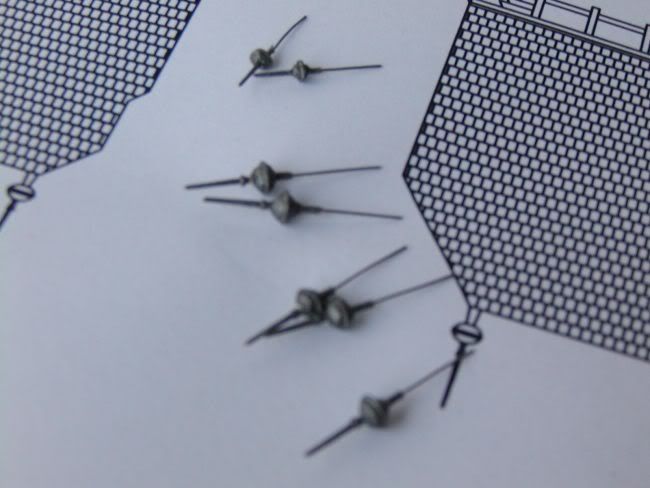

Ukrasne šiljke za krovište sam izradio od tanke žice i fimo mase,

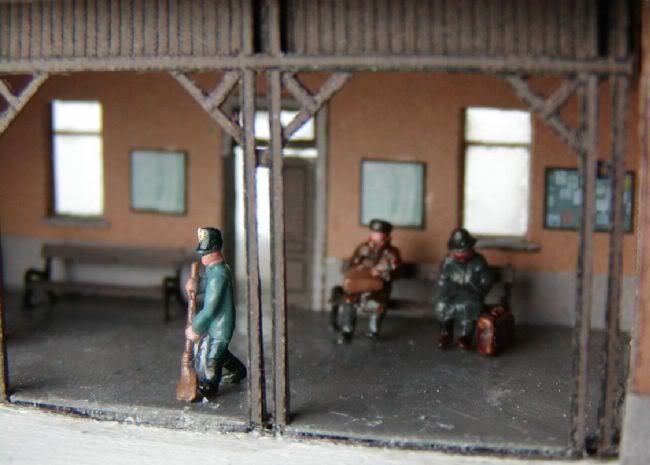

Iako sam figurice farbao mat akrilnim bojama, ispale su mi nekako previše sjajne,

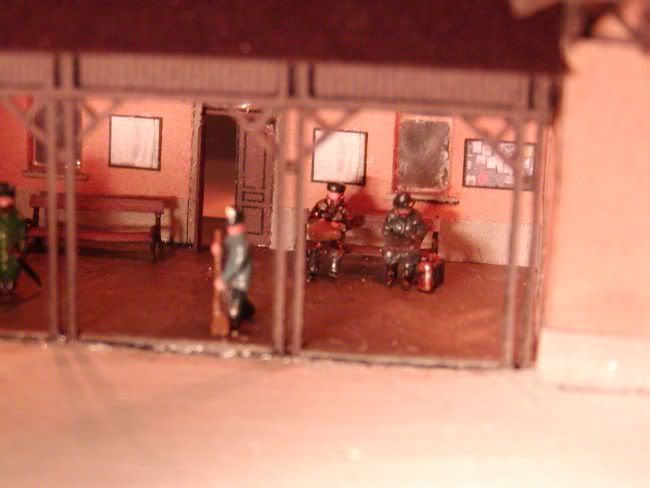

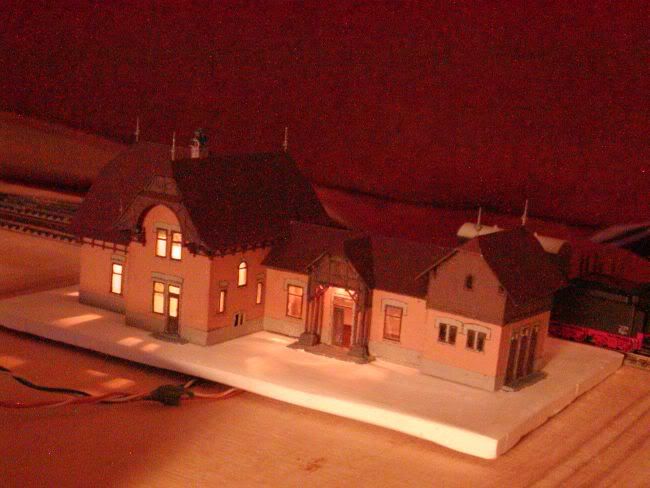

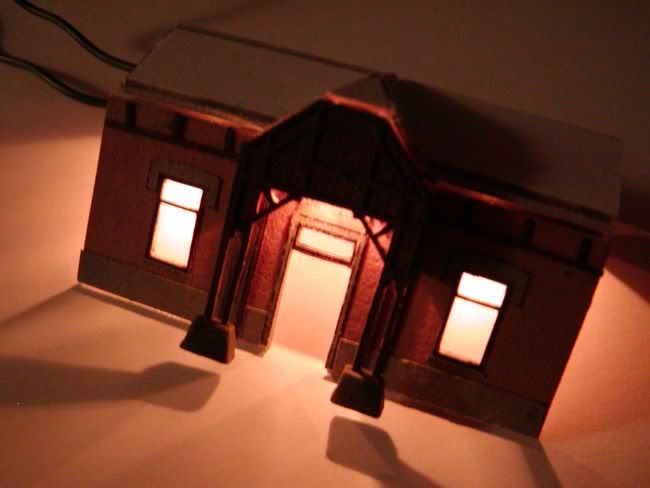

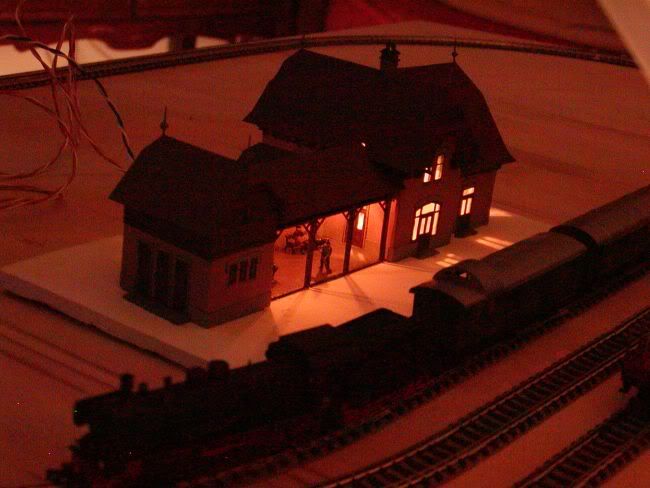

Stanicu sam osvjetlio pomoću lamica za bor, za napajanje za sada koristim trafo od 12V,

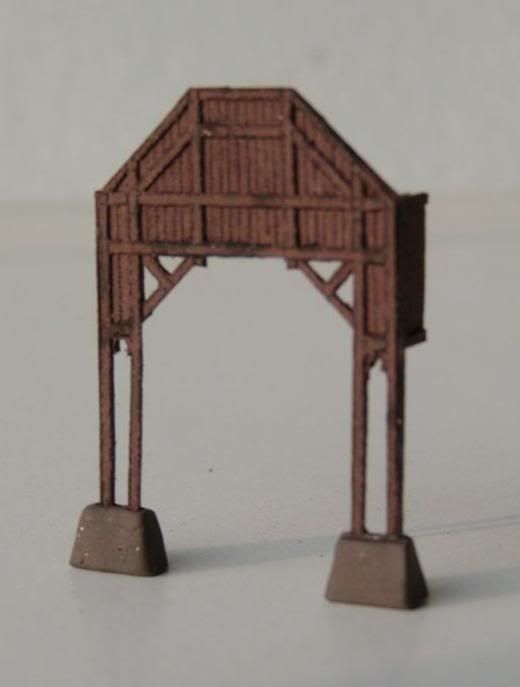

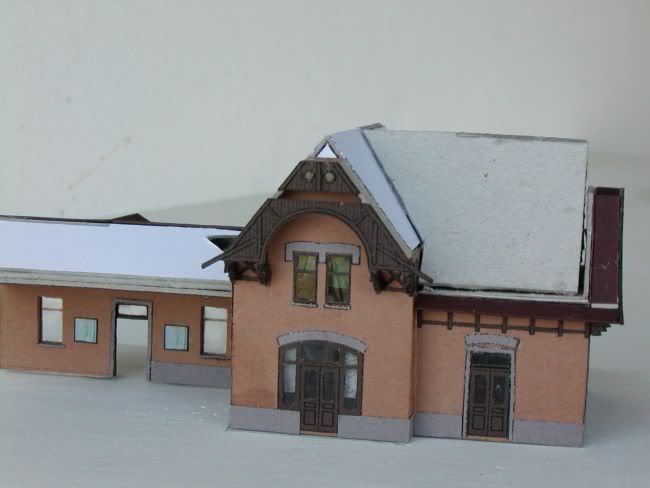

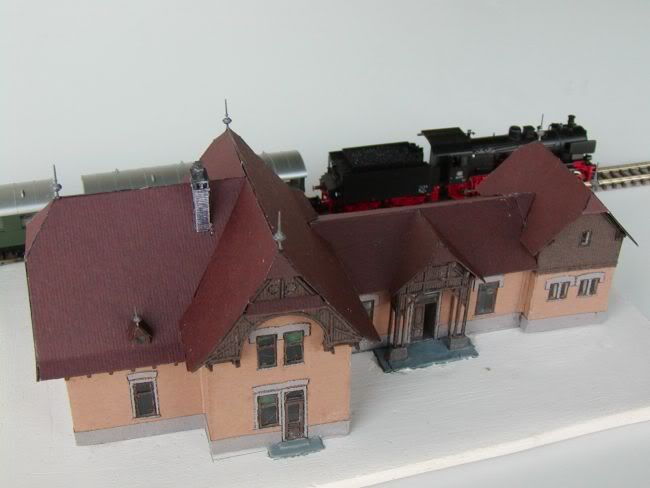

Par 'arhitektonskih' detalja,

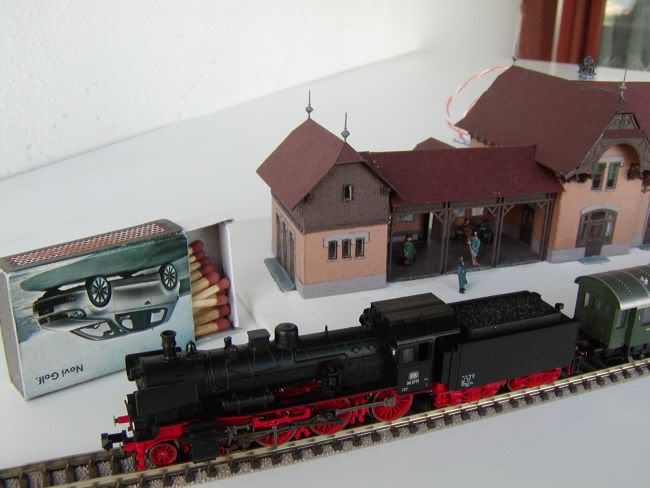

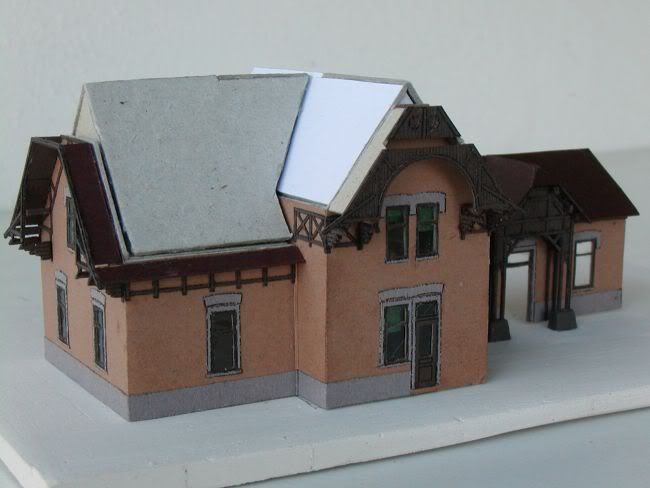

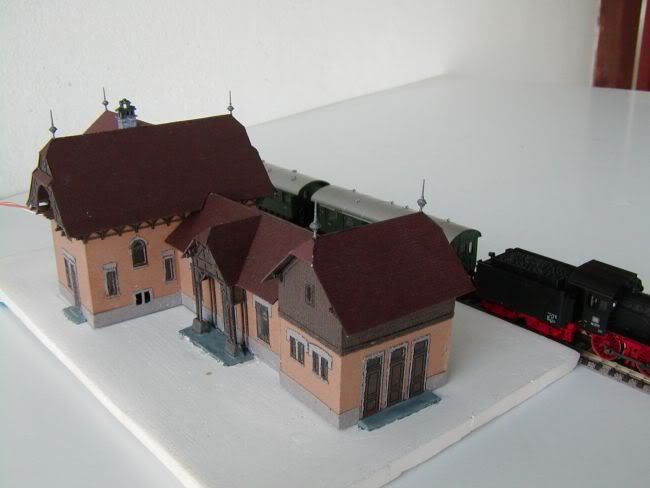

Stanica je dugačka oko 16,5cm, da ne bi bilo zabune oko mjerila, tu je i kutija šibica,

Danny · Upisano: Sub Svi 02, 2009 5:42 pm Naslov poruke:

Ovo je odlicno,svaka cast!!!!
_________________
Overhead the albatross hangs motionless upon the air,and deep beneath the rolling waves in labyrinths of coral caves
The echo of a distant time comes willowing across the sand,and everything is green and submarine

Bero · Upisano: Sub Svi 02, 2009 6:05 pm Naslov poruke:

Super izgleda. Slatko. Smile

Za ovo trebaju konjski živci i strpljenje.
Svaka čast.

Reaper · Upisano: Sub Svi 02, 2009 6:53 pm Naslov poruke:

fenomenalan posao....!
_________________
Samo Hare Krishna nas ne voli
On voli stvari lijepe, ali tko ga jeb.....

-=Für immer Minderheiten=-

0viking0 · Moderator

Jako, jako dobro. Imam doma nekoliko stvari u tom mjerilu (jer mi je dosta kompatibilno sa 1/144) i teško si je predočiti koliko je to u biti sitno dok se ne vidi u živo.
_________________
paulusvictor

Ostojic · Upisano: Sub Svi 02, 2009 8:34 pm Naslov poruke:

ovo je odlično!!!! svaka čast
_________________
Zarada preko interneta dovoljna registracija preko ovog linka i poceti zaradivati preko reklama provjereno radi!!!!

http://bux.to/?r=osta1986

Night Hawk · Upisano: Sub Svi 02, 2009 11:45 pm Naslov poruke:

Svaka čast! Odlično! Very Happy

mariok · Upisano: Ned Svi 03, 2009 1:22 am Naslov poruke:

ovo je svijet za sebe! odlično! Very Happy

dr. vlado · Upisano: Pon Svi 04, 2009 6:53 am Naslov poruke:

Ovo je fantasticno! Odavno nisam vidio nesto ovako interesatno Very Happy

Pogotovo jer mi se svidja tematika,posto zivim i radim kao gradjevinski inzinjer u Austriji, imam priliku skoro svakodnevno da vidjam ovakve stanice, koje ovdje ima skoro svako selo bas u ovakvom obliku! Radi ustede su i tada gradjene po standardiziranim planovima...
Pitanje- jesi li siguran za boju fasade? Wink

Igor_A. · Upisano: Pon Svi 04, 2009 8:18 am Naslov poruke:

Hvala svima na komentarima, drago mi je da vam se sviđa. Very Happy

dr. vlado - stanica je u originalu najvjerojatnije bila nekakve žućkaste boje, ako je suditi po fotografijama iz 2007. objavljenim na forumu zeljeznice.net,

http://www.zeljeznice.net/forum/viewtopic.php?t=2726&start=675

Meni ionako nije bio cilj pogoditi točnu boju fasade, pogotovo što sam stanicu izmjenio na način da sam ju snizio za jedan kat i skratio po dužini za nešto manje od deset metara, pa to zapravo više i nije željeznička stanica Bistrik, već mi je ona poslužila samo kao predložak. Fasadu sam izrađivao od 130-gramskog papira u boji i nisam ju dodatno farbao, dakle koristio sam papir u dvije različite boje za koje sam zaključio da se dobro slažu, barem se meni tako čini. Smile

dr. vlado · Upisano: Uto Svi 05, 2009 7:08 am Naslov poruke:

Igor_A. · Upisano: Uto Svi 05, 2009 8:09 am Naslov poruke:

Iwtcha · Upisano: Uto Svi 05, 2009 8:37 am Naslov poruke:

Igore, pa ovo je fenomenalno. Odlična ideja, još bolja izvedba.
_________________
MK K.I.T.A.

dr. vlado · Upisano: Uto Svi 05, 2009 9:58 am Naslov poruke:

Nisam nasao moje fotke, samo ovo na brzinu na internetu :

Ali zato link koji bi ti mogao koristiti :
http://images.google.at/imgres?imgurl=http://www.bahnarchiv.net/at-bf_geb-bad_pirawarth-060305-001.jpg&imgrefurl=http://www.bahnarchiv.net/bf-geb.htm&usg=__JqFD4vGbLXeV-4AkYPh4V2x-EQs=&h=682&w=1005&sz=114&hl=de&start=14&um=1&tbnid=Vytc14dV-YV0LM:&tbnh=101&tbnw=149&prev=/images%3Fq%3Dbad%2Bpirawarth%26hl%3Dde%26rlz%3D1T4SUNA_deAT285AT286%26sa%3DN%26um%3D1
Ziv i zdrav bio!

zilkan · Upisano: Uto Svi 05, 2009 3:17 pm Naslov poruke:

Odlicna gradnja Igore, a vidim primio si se i procreatea, figure su ti super ispale a i zeljeznica ti je mrak; ako se smije znat koliko si je platio jer i ja nesto ovakvo planiram. Ako trebas savjet za izradu drveca napravio sam odlicnu tehniku pa mi se javi da ti objasnim...
