1/72 Soko Orao - nastanak mastera za injection model
Idi na stranicu 1, 2, 3, 4  Naprijed

Započni novu temu   Odgovori na temu    Otvoreni maketarski forum Forum Indeks -> Zrakoplovi, helikopteri,...
Vidi prethodnu temu :: Vidi sljedeću temu
Autor Poruka
_Hobby M_

Član od: 01 Lip 2011
Poruke: 165
Mjesto: Zagreb
PorukaUpisano: Čet Lip 02, 2011 1:35 am    Naslov poruke: 1/72 Soko Orao - nastanak mastera za injection model Citiraj ovaj komentar

Sve je počelo prije puno godina oblikovanjem dijelova u grubo prema najboljim dostupnim nacrtima. Prvobitna je ideja bila da se proizvodi model od resina, na isti način kako sam proizvodio Rogožarski PVT. Ovdje možete vidjeti tu fazu, kada su ujedno bile i naručene oznake.


Nakon toga sam shvatio da kod ove tehnike dolazi do određenog stiskanja silikonskih kalupa, što je značilo da master mora biti veći kako bi nakon stiskanja materijala odljevci bili u mjerilu 1/72. Stoga sam sve dijelove povećao i obradio ih do veće razine točnosti:








Nakon toga je došlo do drugog važnog preokreta, jer sam postigao dogovor s češkom firmom AZ Model da im moj master posluži za proizvodnju injection modela. To je pak zahtjevalo nove promjene, jer je za takav proizvod rasklop dijelova drukčiji. Zbog toga sam cijeli master u ovoj fazi stavio u kalupe te napravio određeni broj kopija. Razlog je taj što je trebalo upotrijebiti po jedan par punih trupova za svaki budući trup konačnog mastera, jer se piljenjem cijelog trupa mogla dobiti samo jedna kvalitetna polovica, zbog utroška materijala kod piljenja. Ista je logika primijenjena za leđne hrbate i nosne konuse. Budući da sam odlučio raditi jednosjeda i dvosjeda, tome je prilagođena količina odljevaka. Na ovoj slici vidite odljevke (bež boje) i prvi master (sive boje jer je prešprican s Mr. Surfacerom):


U slijedećem koraku su ovi dijelovi prepolovljeni i izdubljeni, te zalijepljeni u konačan oblik, kako za jednosjeda, tako i za dvosjeda. Moram priznati da mi je od svega ovo bila najteža faza:




Orao ima prilično jednostavne linije, osim u jednom dijelu, a to je prijelaz trupa ispod usisnika, jer se na malom prostoru trup sužava a istovremeno se na gornjoj polovici nalaze podložne ploče kapljičastog oblika na koje dolaze usisnici. Vrlo malo fotografija pokazuje dobro ovo područje, ali sam i to savladao, te ujedno napravio još neke detalje:


Onda je konačno sve bilo gotovo, svi su dijelovi ponovno prešpricani Surfacerom te zaliveni silikonom, kako bi iz tog kalupa nastao konačni master:


Master je u takvom izdanju, uz opsežnu popratnu dokumentaciju predan AZ Modelu.

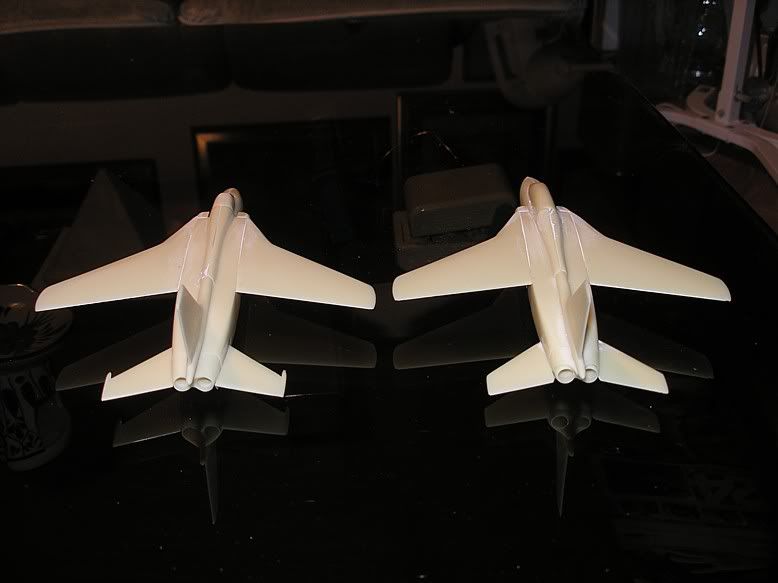

Iz istih sam kalupa napravio još primjeraka koje sam složio čisto radi predodžbe kako konačni proizvod izgleda:







Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
Varaždinec

Član od: 06 Sij 2010
Poruke: 199
Mjesto: Varaždin
PorukaUpisano: Čet Lip 02, 2011 6:22 am    Naslov poruke: Citiraj ovaj komentar

Shocked Shocked Shocked Shocked
_________________
Varaždinec
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
P-51

Član od: 24 Ožu 2006
Poruke: 3163
Mjesto: Drniš/Šibenik
PorukaUpisano: Čet Lip 02, 2011 7:04 am    Naslov poruke: Citiraj ovaj komentar

Znači biće u plastici, aj fala bogu. Nisam neki fan, pa ipak... Very Happy
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku Posjeti web-site AIM
Grunf
Administrator
Član od: 24 Lis 2005
Poruke: 7768
Mjesto: Zagreb
PorukaUpisano: Čet Lip 02, 2011 8:44 am    Naslov poruke: Citiraj ovaj komentar

E, to je maketarstvo. Very Happy Obzirom da sam uživo vidio oba mastera, mogu samo reći da izgledaju odlično i točno. Sad još samo treba pričekati kad će AZ izbacit maketu na tržište.. Ne sumnjam da će bit bestseller na području bivše Juge.
_________________


Group build - Metal finish battle
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
airsuba

Član od: 20 Ruj 2010
Poruke: 39
PorukaUpisano: Čet Lip 02, 2011 9:33 am    Naslov poruke: Citiraj ovaj komentar

ovako dobro izgleda, videćemo šta će i kada AZ na kraju da izbaci....
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
Poky

Član od: 16 Lis 2005
Poruke: 4794
Mjesto: Zagreb
PorukaUpisano: Čet Lip 02, 2011 11:10 am    Naslov poruke: Citiraj ovaj komentar

O Šole se vratio! Držim fige da ti sve uspije kako si planirao! Very Happy
_________________
Poky
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku Pošalji e-mail
SZVO

Član od: 07 Pro 2005
Poruke: 1016
Mjesto: Slavonski Brod/Zagreb
PorukaUpisano: Čet Lip 02, 2011 11:16 am    Naslov poruke: Citiraj ovaj komentar

Bravo!!! Orao u plastici i jos dvosjed. Ne mogu docekati da se to izbaci na trziste Very Happy
_________________
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
su27rules

Član od: 13 Pro 2006
Poruke: 4460
Mjesto: Split
PorukaUpisano: Čet Lip 02, 2011 3:40 pm    Naslov poruke: Citiraj ovaj komentar

Lipo da cemo ga imati i u plastici i to i jednosjed i dvosjed,bas me zanima kad ce AZ poceti prodaju,.nadam se da nece predugo tribati cekati!!
_________________
Davor
MAK Reoplan - Split
You can never have enough Flankers!!
http://www.whatifmodelers.com/index.php/topic,30222.0.html

https://www.facebook.com/groups/397878543718795/
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
dragan_mig31

Član od: 16 Sij 2006
Poruke: 3385
Mjesto: SKOPJE-MAKEDONIJA
PorukaUpisano: Čet Lip 02, 2011 4:48 pm    Naslov poruke: Citiraj ovaj komentar

Prijatelju ovo je odlicno.Svaka cast Shocked ovo smo svi cekali godinama.
_________________
https://www.facebook.com/maketarskiklubskopje/
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku Pošalji e-mail
_Hobby M_

Član od: 01 Lip 2011
Poruke: 165
Mjesto: Zagreb
PorukaUpisano: Čet Lip 02, 2011 7:38 pm    Naslov poruke: Citiraj ovaj komentar

Hvala vam na komplimentima!
Jučer nisam stigao staviti sve fotke, pa su izostale one iz konačne faze mastera, a to je sa stajnim trapom i nosačima naoružanja.
Evo ih sad sve tu.
Prvo jednosjed:









Zatim dvosjed:




I onda obadva zajedno:



Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
_Hobby M_

Član od: 01 Lip 2011
Poruke: 165
Mjesto: Zagreb
PorukaUpisano: Čet Lip 02, 2011 7:59 pm    Naslov poruke: Citiraj ovaj komentar

Na stranicama AZ Modela http://www.azmodel.cz je izašla najava za Orao, koji bi trebao biti na tržištu vrlo brzo:

"Dále zde máme info o právì dokonèovaných modelech na èervenec a
srpen.Právì "dorejváme "master na Soko J/NJ-22 Orao a jde do forem.
Také práce na novém Bellu P-39/P-400 úspìšnì pokraèují a také
se "klubou" Kawasaki Ki-102 a Airspeed Oxford Mk.I a Mk.II.
Dokonèeny jsou mastery na serii "civiláèkù" Cessna C-150,C-152,
C-180,C-185 a Piper J-3.Jsou to krásný "mròky",uvidíme jak si
povedou v prodejnosti.Když to dobøe dopadne,pøidáme na toto téma
další lahùdky.Foto info z pøíprav Vám budeme postupnì "servírovat"."
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
mariok

Član od: 17 Lis 2007
Poruke: 3020
Mjesto: Slavonski Brod
PorukaUpisano: Čet Lip 02, 2011 10:19 pm    Naslov poruke: Citiraj ovaj komentar

Nije moje područje interesa, ali HVALA za slike jer pokazuju put od nacrta do makete! Vrhunski posao! Nadam se će biti slika i od strojne obrade kalupa Smile
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
_Hobby M_

Član od: 01 Lip 2011
Poruke: 165
Mjesto: Zagreb
PorukaUpisano: Pet Lip 03, 2011 12:26 am    Naslov poruke: Citiraj ovaj komentar

Sav rad na kalupima za injection radi AZ, tako da neću imati uvid u taj dio procesa.
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku
dragan_mig31

Član od: 16 Sij 2006
Poruke: 3385
Mjesto: SKOPJE-MAKEDONIJA
PorukaUpisano: Pet Lip 03, 2011 10:44 am    Naslov poruke: Citiraj ovaj komentar

Ovo je fenomenalno.Svaka cast.Zanima me jedna stvar a to je dali bice i podverzije orla?Jer vidim da ova tvoja dva nisu od prve serije nego su forsaze i imaju drugi tip krila i stabilizatora.Sve u svemu ovo je vrhunski rad.Svaka cast jos jednom i ja sam vec poceo da skupljam pare za nekoliko komada od svakog Very Happy
_________________
https://www.facebook.com/maketarskiklubskopje/
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku Pošalji e-mail
sgt.dautanec

Član od: 28 Lis 2005
Poruke: 473
Mjesto: ZG
PorukaUpisano: Pet Lip 03, 2011 12:49 pm    Naslov poruke: Citiraj ovaj komentar

svaka cast,marko.

drago mi je da maketarski biznis u RH ide sve boljim i svjetlijim stazama.

rezin,decali,cak i izrade matrica.

stvarno,da bi rijec reko!

Wink
Natrag na vrh
Vidi profil korisnika Pošalji privatnu poruku Pošalji e-mail
